Las etiquetas de grabado de paneles eléctricos deben tratarse como piezas de ingeniería controladas. Una especificación útil conecta cada etiqueta con el dibujo aprobado, define el material y la ruta de procesamiento, y registra las dimensiones, el montaje y las condiciones de servicio antes de la producción.

Por qué la etiqueta de un panel eléctrico es más que un texto

Un gabinete de control puede contener medios de desconexión, alimentadores, disyuntores, interruptores selectores, lámparas indicadoras, terminales, instrucciones de mantenimiento y sistemas de múltiples voltajes. Las etiquetas grabadas en paneles eléctricos alrededor de estos componentes ayudan a los operadores y técnicos a conectar el dispositivo físico a un dibujo, secuencia operativa o procedimiento de mantenimiento. Una etiqueta visualmente atractiva no es útil si su redacción es incorrecta, su posición es ambigua o se vuelve ilegible en el entorno real.

En los Estados Unidos, OSHA 29 CFR 1910.303(f) establece que ciertos circuitos y medios de desconexión deben estar marcados de manera legible para indicar su propósito y que las marcas requeridas deben ser lo suficientemente duraderas para el entorno involucrado. Este es un principio de diseño importante, pero no significa que una lámina de plástico haga que un panel cumpla automáticamente con OSHA. El diseñador del equipo, el fabricante del panel y la autoridad competente deben determinar qué reglas se aplican, qué debe decir cada marca y dónde debe instalarse.

UL 508A es un estándar independiente para paneles de control industriales. UL Solutions explica que los talleres de paneles cualificados necesitan personal capaz de interpretar y aplicar sus requisitos. LYSHIRE suministra materiales de grabado y puede revisar los requisitos de las etiquetas terminadas, pero no reemplaza el proceso de certificación ni la responsabilidad de ingeniería del fabricante del panel.

Comience con el cronograma de identificación aprobado.

El insumo de producción más seguro es un cronograma de etiquetas controlado o un dibujo, no un texto copiado de un correo electrónico o una fotografía. Dé a cada elemento una referencia única que lo vincule con el panel, la ubicación y la revisión del dibujo. Si el pedido contiene datos variables, utilice una hoja de cálculo estructurada o un paquete de material gráfico aprobado con una relación clara entre fila y parte.

Confirme las mayúsculas, la puntuación, las unidades, la notación de voltaje, las abreviaturas, los saltos de línea, los símbolos y el idioma. Indique si los caracteres deben cumplir una altura mínima o un ancho de trazo. Si la etiqueta incluye un número de serie, etiqueta de equipo, código QR o código de barras, proporcione el formato de los datos y el método de verificación. El grabador no debe adivinar la terminología de ingeniería ni “corregir” un código sin aprobación por escrito.

Un campo de revisión es particularmente importante para pedidos repetidos. Cuando cambia el diseño de una máquina, una etiqueta antigua pero visualmente similar puede generar un error de mantenimiento. Registre el número de dibujo, la revisión, la fecha de aprobación y cualquier texto reemplazado, y mantenga las etiquetas obsoletas físicamente separadas del lote liberado.

Definir la función de cada tipo de etiqueta.

Estos grupos pueden compartir una familia material, pero no necesariamente comparten el mismo rol de cumplimiento. Por ejemplo, una leyenda de selector grabada y una marca de certificación no son intercambiables. Nunca reproduzca una marca de certificación, placa de características o etiqueta de seguridad regulada sin la autorización y los requisitos de marcado aplicables.

Seleccione los colores de cara y núcleo de los requisitos del proyecto.

El plástico grabado de dos capas crea contraste al eliminar una capa frontal delgada y exponer un núcleo de diferente color. Las combinaciones comunes como negro/blanco, rojo/blanco, amarillo/negro o blanco/negro pueden producir una identificación clara, pero el “mejor” color no es universal. La iluminación, la distancia de visión, el acabado de la superficie, la contaminación y los componentes cercanos afectan la legibilidad.

Los colores de seguridad y las palabras de señalización deben provenir de la norma local aplicable, las especificaciones del cliente y la evaluación de riesgos de ingeniería. No asuma que cada etiqueta roja significa lo mismo o que una combinación de colores familiar cumple automáticamente con la norma. Para la identificación general del dispositivo, seleccione un contraste que permanezca legible bajo la iluminación de la instalación y pruebe el texto más pequeño en tamaño real.

Las superficies mate pueden reducir los reflejos que distraen bajo la iluminación del gabinete. Los acabados brillantes y metálicos pueden ser apropiados para marcas o placas de identificación seleccionadas, pero se deben evaluar en cuanto a brillo y visibilidad de caracteres finos. Si varios paneles pertenecen a una familia de máquinas, defina una paleta de cara/núcleo aprobada para que las etiquetas de reemplazo sigan siendo consistentes.

Elija la ruta del material antes de elegir la configuración de la máquina

LYSHIRE separa las rutas de material estándar mecánica y láser. Las hojas de grabado ABS estándar están diseñadas para enrutamiento CNC, grabado rotativo, taladrado, aserrado y fabricación mecánica relacionada. Las hojas de grabado láser a base de PMMA/acrílico son la ruta normal para el grabado y corte con láser de CO2. Una descripción de compra debe indicar tanto el material de construcción como el proceso previsto.

Los proveedores de materiales láser, como Trotec, describen láminas acrílicas modificadas de dos y tres capas de las que se retira una fina capa superior para dejar al descubierto el núcleo. Gravotech ofrece por separado materiales desarrollados para el grabado y corte rotativo. Estos ejemplos muestran por qué “grabar plástico” por sí solo no es una declaración completa de compatibilidad con la máquina. Se deben probar los parámetros para determinar el material, el espesor, el equipo, la óptica o el cortador exactos y la calidad del borde requerida.

Elija una ruta considerando el texto más pequeño, la geometría de corte, los agujeros, la apariencia del borde, el tiempo del ciclo y el equipo disponible para el fabricante. Si las etiquetas se suministrarán como piezas terminadas, envíe el diseño y la geometría a LYSHIRE para una revisión del proceso. Para obtener una descripción general de las dos rutas, consulte laSistema de procesamiento LYSHIREy elgama de láminas de grabado láser.

Especificar dimensiones, espesor y detalles de fabricación.

El dibujo debe definir el ancho y alto del acabado, el espesor, el radio de la esquina, el diámetro del orificio, las posiciones del centro del orificio, las ranuras, los recortes, los biseles y la aceptación del borde. Indique si las dimensiones son nominales o están controladas por una tolerancia. Las etiquetas colocadas alrededor de interruptores o lámparas indicadoras necesitan un espacio adecuado para que no interfieran con la operación, el sellado o el acceso de servicio.

El lenguaje de espesor común de LYSHIRE incluye 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 y 3,0 mm, siendo 1,3 y 1,5 mm comunes para muchas aplicaciones de grabado rígido. La disponibilidad y la construcción varían según la ruta del producto; No transfiera una lista de espesores o tolerancias a cada material. El lenguaje de hoja estándar incluye 600 × 1200 mm y formatos de corte personalizado, mientras que la viabilidad de la pieza terminada depende del dibujo, la cantidad y el plan de fabricación.

Más grueso no es automáticamente mejor. Una placa más gruesa puede sobresalir más de la superficie del panel, afectar los espacios libres de los interruptores o requerir diferentes accesorios de fijación. Una etiqueta delgada puede ser adecuada para una aplicación de adhesivo plano, pero necesita un manejo y soporte de sustrato adecuados. Revise el conjunto completo en lugar de seleccionar el espesor únicamente por la apariencia.

Haga coincidir el método de montaje con la superficie real

Los sujetadores mecánicos a menudo se seleccionan cuando el dibujo ya proporciona orificios o cuando se espera su remoción y reemplazo. La especificación debe indicar el tamaño del orificio, los requisitos de avellanado o escariado, la holgura de la cabeza del sujetador y si las grietas alrededor de los orificios son un problema de aceptación.

El adhesivo sensible a la presión puede acelerar la instalación en superficies adecuadas, pero su rendimiento depende del sustrato, el revestimiento, la textura de la superficie, la limpieza, la curvatura, la temperatura y la exposición. El metal con recubrimiento en polvo puede ser liso o texturizado; Dos recubrimientos visualmente similares pueden producir resultados de unión diferentes. Los plásticos con baja energía superficial, como el PP o el PE, requieren una evaluación aparte.

Cuando solicite etiquetas adhesivas para grabado de paneles eléctricos, proporcione el sustrato de instalación real y si es plano, curvo, pintado o con recubrimiento en polvo. Pruebe el respaldo propuesto en la superficie real antes de la producción en masa. El instalador debe seguir las instrucciones de preparación, presión y permanencia del proveedor del adhesivo.

Definir el entorno de servicio sin asumir durabilidad.

Indique si el panel está en el interior, en el exterior protegido o completamente expuesto. Incluya el rango de temperatura esperado, la exposición a la luz solar o a los rayos UV, la humedad, el aceite, los productos químicos de limpieza, la abrasión y la frecuencia de mantenimiento. Un material adecuado para un gabinete interior limpio no es automáticamente adecuado para un recinto exterior o un área de lavado.

La idoneidad para exteriores, el rendimiento de llama, la resistencia química y la resistencia a la limpieza pertenecen a las especificaciones exactas del producto y a las condiciones de prueba. Términos genéricos como ABS, acrílico, mate o metálico no son certificaciones de rendimiento. Si un proyecto requiere una calificación particular o un método de prueba documentado, inclúyalo en la solicitud y verifique la calificación seleccionada antes de la aprobación.

La legibilidad también cambia con el uso. Las etiquetas cercanas a los controles que se utilizan con frecuencia se pueden tocar o limpiar con más frecuencia que las etiquetas dentro de un gabinete cerrado con llave. La posición, la geometría protectora y las prácticas de limpieza pueden ser tan importantes como las propiedades nominales del material.

Aprobar una muestra representativa y prueba controlada

Una prueba debe mostrar el texto exacto, saltos de línea, símbolos, dirección de la cara/núcleo, dimensiones, posiciones de los agujeros y cantidad para cada grupo de variables. Una muestra física debe representar el texto más pequeño, el espacio más ajustado, la combinación de colores más crítica, el grosor real y la ruta de procesamiento prevista. Si hay adhesivo involucrado, pruébelo en la superficie real.

Inspeccione la muestra con la iluminación y la orientación de visualización reales. Confirme el contraste, la integridad de los caracteres, la profundidad del grabado, la calidad del borde, el ajuste dimensional, la alineación de los orificios, la condición de la superficie y el montaje. Registre el modelo de material aceptado, colores, acabado, herramienta o ruta de proceso y revisión del dibujo para que la producción y los pedidos repetidos compartan la misma referencia.

Una muestra no reemplaza la inspección de producción. El acuerdo de compra debe definir cómo se verificará el lote, cómo se conciliarán los datos variables, qué tolerancia de cantidad se aplica y cómo se agruparán y empaquetarán las etiquetas para su instalación.

Problemas comunes y qué verificar

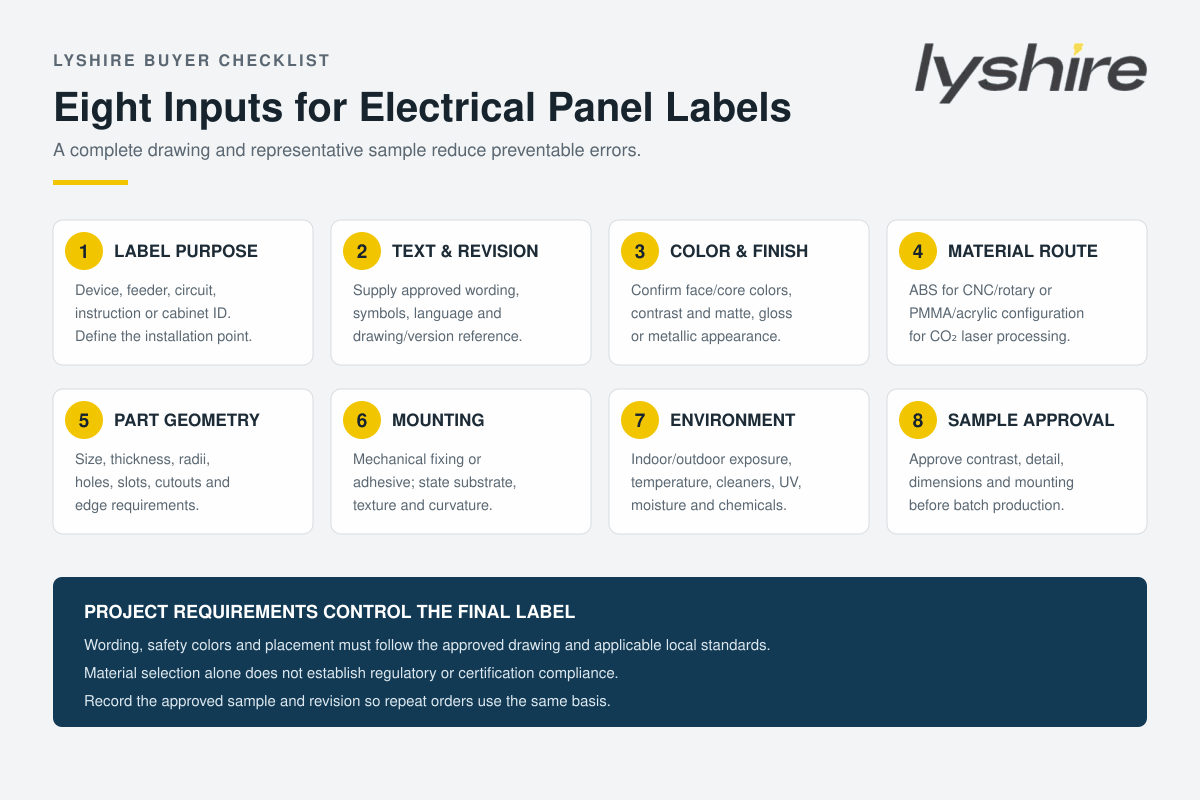

Lista de verificación de RFQ para etiquetas de grabado de paneles eléctricos

Al solicitar etiquetas de grabado de paneles eléctricos, envíe el programa de etiquetas y el plano liberado; referencia de panel e instalación; redacción, lenguaje y símbolos exactos; datos variables; colores y acabados de cara/núcleo; Ruta láser ABS/CNC o PMMA/CO2; espesor; dimensiones terminadas; agujeros y formas especiales; método de montaje; sustrato real; ambiente; cantidad; grupos de embalaje; y muestra requerida o registro de inspección.

Para piezas terminadas, identifique qué etiquetas pertenecen a cada gabinete o máquina para que puedan empacarse en el orden de instalación. Si el requisito aún se encuentra en la etapa de hoja de material, especifique el formato de hoja completa o de corte personalizado y revise la hoja de material de LYSHIRE.sistema de estructura de lámina de grabado. Para formas no estándar, múltiples conjuntos de datos o respaldo especial, consulteaplicaciones personalizadas.

Preguntas frecuentes

Referencias técnicas:OSHA 29 CFR 1910.303, Programa de paneles de control industrial UL, Trotec grabado láser en láminas de plásticoyMateriales de grabado rotativo Gravotech.
