La preparación de obras de arte para grabado en láminas de plástico comienza con un archivo controlado, no con un ajuste de máquina. Los compradores y fabricantes deben conectar el maestro editable, el archivo de producción, la prueba, el material, las capas de proceso, las dimensiones y la lista de datos variables bajo una revisión aprobada.

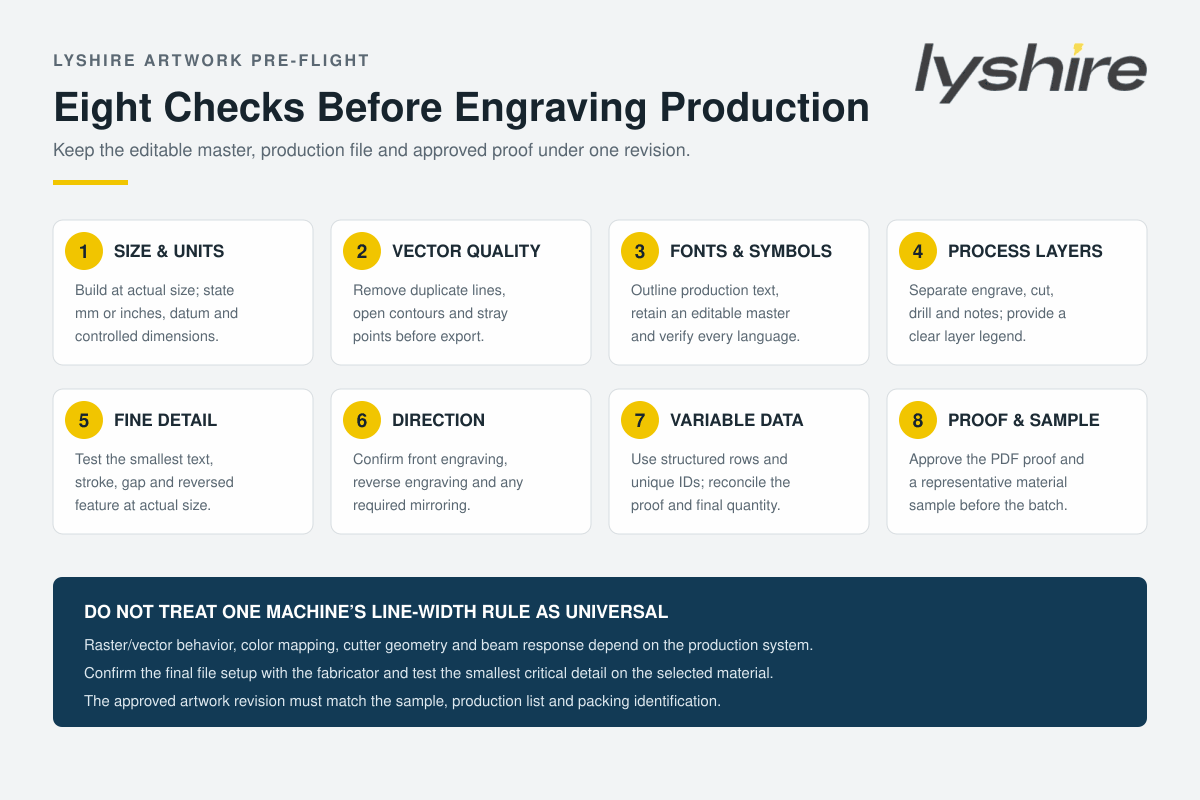

Respuesta rápida:cree obras de arte plásticas grabadas a tamaño real, indique las unidades, use vectores limpios para la geometría, conserve un patrón editable, delinee las fuentes en la copia de producción, separe las operaciones de grabado y corte, confirme la dirección frontal o inversa, verifique los datos variables y pruebe el detalle crítico más pequeño en el material seleccionado antes de la producción por lotes.
Trate las ilustraciones como una especificación de fabricación.
Una vista previa de pantalla atractiva aún puede generar una etiqueta incorrecta. Una fuente faltante puede sustituirse sin previo aviso, una ruta duplicada puede cortarse dos veces, un archivo puede abrirse en las unidades incorrectas o los objetos de grabado y corte pueden asignarse al mismo proceso. Por lo tanto, las obras de arte grabadas con precisión deben comunicar cómo debe verse la pieza terminada y cómo debe procesarse cada objeto.
El paquete de producción debe identificar el número de pieza, número de dibujo, revisión, escala, unidades, dimensiones terminadas, dirección del color de la cara/núcleo, ruta del material y cantidad. La prueba digital debe utilizar la misma fuente que el archivo de producción. Si un cliente aprueba una captura de pantalla mientras el operador usa un archivo diferente, el rastro de aprobación se interrumpe.
Mantenga tres registros relacionados: un patrón editable que contenga texto en vivo e historial de construcción; una copia de producción bloqueada preparada para el sistema seleccionado; y una prueba en PDF legible por humanos que muestra las dimensiones, el texto y la revisión. Los nombres de los archivos deberían hacer obvia su relación.
Elija contenido vectorial o rasterizado por función
Las ilustraciones vectoriales describen líneas, curvas y formas matemáticamente, por lo que se puede cambiar su tamaño sin la pixelación asociada con un mapa de bits de baja resolución. Esto hace que los archivos vectoriales para grabado sean adecuados para contornos cortados, agujeros, bordes, logotipos, texto delineado y otra geometría controlada. Las imágenes rasterizadas se crean a partir de píxeles y se utilizan comúnmente para fotografías, texturas o grabados sombreados.
La guía oficial de trama versus vector de Epilog explica que los gráficos rasterizados y los rellenos vectoriales normalmente están grabados, mientras que su software puede interpretar líneas vectoriales suficientemente delgadas como rutas de corte. El umbral numérico mostrado por un proveedor de equipos no es un estándar universal. El operador debe utilizar el manual, el controlador y el flujo de trabajo de la máquina de producción.
Una imagen rasterizada de alta resolución puede ser adecuada para un gráfico tonal, pero convertir una captura de pantalla borrosa en un archivo más grande no recrea los detalles faltantes. Si un logotipo debe tener bordes controlados, solicite el diseño vectorial original. Se debe inspeccionar el calco automático y la configuración completa del archivo de grabado láser para detectar nodos excesivos, formas rotas, agujeros no deseados y letras distorsionadas.
Conserve el patrón editable antes de delinear las fuentes
La disponibilidad de fuentes es una fuente común de diferencias de producción. Si la computadora receptora no tiene el mismo tipo de letra o versión, el texto en vivo puede redistribuirse, cambiar el ancho de los caracteres o sustituir otra fuente. Adobe explica que convertir texto en contornos convierte los caracteres en formas vectoriales, pero el texto pierde sus propiedades de edición normales.
Por este motivo, conserve un patrón editable con texto activo y cree una copia de producción independiente con el texto aprobado convertido en esquemas. No sobrescriba la única fuente editable. Incluya una prueba en PDF legible para poder verificar visualmente la ortografía, los números, los símbolos, los acentos, los caracteres árabes u otros idiomas.
Gravotech distingue las fuentes de contorno y las fuentes de grabado/corte y señala que la licencia de fuentes también es importante cuando se venden productos grabados. El comprador o propietario de la obra de arte debe confirmar el derecho a reproducir fuentes, logotipos y símbolos comerciales. Convertir una fuente en rutas no crea una licencia.
Construya el archivo en tamaño real y declare las unidades.
Prepare ilustraciones grabadas con precisión a escala 1:1 siempre que sea práctico. Indique si el archivo usa milímetros o pulgadas y coloque al menos una dimensión controlada en la prueba. Una placa de 100 mm abierta como 100 pulgadas crea un error obvio, pero conversiones de escala más sutiles pueden cambiar el tamaño del texto, el espacio libre de los agujeros y los márgenes de los bordes sin que se note.
Defina el ancho, la altura, el grosor, el radio de la esquina, el diámetro del orificio, las posiciones del centro del orificio y cualquier ranura o recorte del acabado. Utilice un dato claro en lugar de dimensionar la misma característica a partir de varias referencias inconsistentes. Si la abertura del panel o el patrón de sujetadores son críticos, proporcione el plano de acoplamiento o la muestra aprobada.
No confíe únicamente en el límite de la página para representar el contorno terminado. Coloque el trazado de corte en una capa con nombre y muestre las dimensiones finales por separado. Retire los objetos ocultos fuera del área de trabajo a menos que sean notas de producción intencionales.
Grabado, corte, perforación y notas por separado
El mapeo de colores y las capas pueden ayudar al operador a asignar diferentes procesos, pasadas o configuraciones. Epilog documenta el mapeo de colores como un flujo de trabajo de ilustraciones vectoriales para múltiples operaciones, mientras que el software Gravotech admite administración de capas, trayectorias de herramientas por color, trabajo matricial y listas de variables. Los nombres exactos de los colores y los anchos de línea dependen aún del sistema de producción seleccionado.
Utilice capas con nombres claros, como GRABADO, CORTE, AGUJEROS y NOTAS, e incluya una pequeña leyenda. Las notas de producción, dimensiones y marcas de registro deben establecerse de manera que no puedan aparecer accidentalmente como ilustraciones. Si se requiere tanto grabado rasterizado como corte vectorial, indique qué objetos pertenecen a cada proceso.
Inspeccione la geometría en busca de caminos duplicados, contornos abiertos, autointersecciones, pequeños fragmentos y objetos superpuestos. Una línea de corte duplicada puede provocar una segunda pasada innecesaria; un contorno abierto puede impedir que una forma se reconozca según lo previsto. Amplíe efectos complejos o máscaras de recorte solo después de comprobar que el resultado sigue siendo fiel y mecanizable.
Confirmar grabado frontal, grabado inverso y espejo.
El grabado frontal estándar de dos capas elimina la capa superior del lado visible para exponer el núcleo contrastante. Los materiales de grabado inverso se procesan desde la parte posterior de una cara transparente y pueden requerir ilustraciones reflejadas para que el texto se lea correctamente desde el frente. Estas son construcciones diferentes y no deben tratarse como direcciones de archivos intercambiables.
Escriba GRABADO FRONTAL o GRABADO INVERSO en la nota de producción y muestre la dirección de lectura esperada en la prueba. No refleje un trabajo completo automáticamente porque un componente esté grabado al revés. Los logotipos, símbolos asimétricos, flechas y texto multilingüe deben recibir una verificación de dirección visual antes de su aprobación.
Para proyectos LYSHIRE, identifique el modelo de material y la estructura de cara/núcleo junto con la dirección del archivo. Ver elSistema de estructura de lámina de grabado LYSHIREpara la diferencia entre las configuraciones de superficie y reversa.
Pruebe un mínimo de texto, trazos, espacios y detalles invertidos.
No existe una altura de texto o un ancho de línea mínimo universal para cada plástico de grabado. El resultado depende de la capa frontal, el contraste, el acabado y el espesor del material; el rayo láser, lente y foco; o la geometría del cortador, la nitidez, el descentramiento y la profundidad de grabado. El texto relleno, el texto de una sola línea y el texto invertido también se comportan de manera diferente.
Cree una prueba representativa que contenga el carácter más pequeño, el trazo más fino, el espacio más estrecho, la esquina interior más estrecha y la característica invertida más pequeña utilizada en el trabajo real. Grábalo a tamaño real en el material deseado. Inspeccione si los contadores permanecen abiertos, los trazos adyacentes permanecen separados, el núcleo está expuesto de manera consistente y la etiqueta final es legible a la distancia requerida.
No apruebe sólo la etiqueta más grande o más fácil en un pedido mixto. La muestra de producción debe desafiar el proceso en su detalle más crítico. Si se incluyen varios colores de materiales o acabados, pruebe combinaciones cuyo contraste o comportamiento de superficie pueda diferir.
Prepare CNC y geometría rotativa para la cortadora real
Las ilustraciones grabadas con CNC requieren más que un contorno visible. El cortador tiene una geometría de punta física, por lo que es posible que las esquinas interiores muy estrechas, los espacios estrechos o los trazos finos no se reproduzcan exactamente como se dibujan. Una trayectoria de herramienta puede seguir la línea central, desplazarse de un contorno o limpiar un área rellena según el software y la operación.
Proporcione vectores limpios y permita que el fabricante confirme la elección de la herramienta, las compensaciones, la profundidad y la estrategia de mecanizado. No compense previamente la geometría de corte desconocida engrosando el texto aleatoriamente. Si se controla un ancho de trazo terminado en particular o una dimensión de bolsillo, coloque ese requisito en el dibujo y apruebe una prueba.
La configuración ABS estándar de LYSHIRE pertenece a la ruta CNC/rotativa. Los proyectos con láser de CO2 normalmente utilizan la configuración independiente basada en PMMA/acrílico. Revisa elSistema de procesamiento LYSHIREantes de preparar un archivo para múltiples rutas de materiales.
Control de texto variable, números de serie y códigos.
El grabado de datos variables necesita una fuente estructurada en lugar de archivos de arte renombrados individualmente. Utilice una fila por pieza terminada con una identificación única, texto exacto y cualquier carga útil de código de barras o código QR. Mantenga los ceros a la izquierda como texto cuando sean significativos y defina si los espacios, guiones y mayúsculas son parte del valor codificado.
Antes de la producción, concilie el recuento de filas, la cantidad solicitada y la prueba generada. Verifique el primer, último y medio registro representativo, además de cualquier valor largo o carácter no latino. Si los códigos deben escanearse, defina el contenido de los datos, el tipo de código esperado, el tamaño final, el área silenciosa y el método de verificación; luego pruebe el código después de grabar en el material real.
El contenido variable no se debe volver a escribir manualmente en la máquina. Si es necesaria una corrección, actualice la fuente de datos controlada, emita una nueva revisión y regenere la prueba para que el cambio siga siendo rastreable.
Paquete de archivos de producción recomendado
| Archivo o registro | Objetivo | Controles importantes |
|---|---|---|
| Maestro editable | Cambios futuros de texto o diseño | Texto en vivo retenido, activos vinculados incluidos, espacio de color correcto y propiedad del archivo |
| Archivo vectorial de producción | Geometría suministrada al software de grabado. | Fuentes delineadas, trazados limpios, tamaño real, capas de proceso con nombre y sin objetos no deseados |
| Prueba en PDF | Revisión y aprobación humana | Número de pieza, revisión, dimensiones, redacción, dirección, colores y cantidad. |
| tabla de datos variables | Números de serie, nombres, códigos o listas de etiquetas | ID único, ceros a la izquierda protegidos, recuento de filas, campos de codificación y revisión |
| Especificación de material/proceso | Conecte la obra de arte a la ruta de producción | ABS/CNC o PMMA/láser, colores, acabado, espesor, respaldo y entorno |
| Registro de muestra aprobado | Referencia de aceptación física | Detalle mínimo, contraste, dimensiones, calidad de corte y fecha de aprobación. |
Los formatos de intercambio comunes incluyen AI, EPS, PDF, SVG y DXF, mientras que el contenido rasterizado puede llegar como PNG, TIFF o JPEG de alta calidad. Las extensiones de archivo por sí solas no garantizan contenido utilizable: un PDF solo puede contener una imagen de baja resolución y un SVG aún puede contener fuentes vivas o efectos no compatibles. Confirme el formato preferido y la versión de software con el fabricante.
Fallos comunes en las ilustraciones y controles correctivos
| Síntoma de producción | Artículos de arte para revisar |
|---|---|
| Cambios de texto después de la transferencia de archivos | Fuentes faltantes, texto en vivo, soporte de idiomas, versión de fuente y copia de producción delineada |
| La pieza graba o corta dos veces | Trazados duplicados, objetos superpuestos, capas ocultas y geometría importada repetida |
| El contorno cortado no se cierra | Nodos abiertos, uniones rotas, autointersección y conversión de exportación |
| El texto inverso se lee al revés | Construcción del material, lado de visualización, instrucciones de duplicación y dirección de prueba. |
| Los detalles finos se fusionan o desaparecen | Prueba de tamaño real, trazo/espacio, tipo de relleno, viga o cortador, profundidad y capa frontal del material |
| Faltan etiquetas de variables o se repiten | Recuento de filas, ID únicos, filtros, ediciones manuales, generación de pruebas y conciliación de embalaje |
Límite del proceso:no copie umbrales de ancho de línea, mapas de color, configuraciones del láser o compensación del cortador de otra máquina sin verificación. La correcta preparación del arte depende del software de producción, el equipo, la herramienta, el material, la geometría y el resultado requerido.
Lista de verificación de RFQ para revisión de obras de arte y producción de muestras
Envíe a LYSHIRE el diseño editable o el archivo vectorial limpio, la prueba en PDF, las dimensiones terminadas, las unidades, la revisión del dibujo, la lista de etiquetas, el texto más pequeño, los colores de la cara/núcleo, el acabado, el espesor, la ruta del láser ABS/CNC o PMMA/CO2, los agujeros y contornos, la dirección frontal o inversa, la fuente de datos variables, el respaldo, la cantidad y la aprobación de la muestra requerida.
Si se solicitan piezas terminadas, identifique los grupos de embalaje y los números de pieza para que la producción pueda conciliarse con el cronograma de la etiqueta. Para geometría inusual, diseños multilingües o respaldo especial, reviseAplicaciones personalizadas de LYSHIRE.
Preguntas frecuentes
¿Deben convertirse las fuentes en contornos antes de grabar?
Convierta el texto aprobado en la copia de producción en contornos para reducir el riesgo de sustitución de fuentes, pero conserve un patrón editable independiente porque el texto con contorno normalmente ya no se puede editar como texto.
¿Un PDF es siempre un archivo de producción vectorial?
No. Un PDF puede contener vectores, imágenes rasterizadas, fuentes dinámicas o una combinación de ellos. Inspeccione su contenido y confirme el formato de producción preferido del fabricante.
¿Se puede utilizar un ancho de línea mínimo para cada máquina de grabado?
No. La interpretación de las líneas y los detalles reproducibles dependen de la máquina, el controlador, el material, la óptica o cortador y el método de procesamiento. Pruebe la característica crítica más pequeña.
¿Cuándo se deben reflejar las obras de arte?
Refleje la obra de arte solo cuando la construcción de grabado inverso seleccionada y la dirección de visualización lo requieran. Confirme la vista frontal esperada en la prueba.
¿Cómo se deben suministrar los números de serie y los datos variables?
Utilice una tabla estructurada con una fila por pieza, un ID único, valor exacto y revisión controlada. Concilie el recuento de filas y la prueba generada antes de la producción.
¿Qué ruta del material debe especificar el archivo?
Indique ABS para la ruta rotativa/CNC estándar de LYSHIRE o la configuración separada de PMMA/acrílico para el procesamiento con láser de CO2, junto con colores, acabado y espesor.
Solicite una revisión de obra de arte y muestra
Envíe a LYSHIRE el archivo vectorial, prueba, dimensiones, ruta del material, detalle más pequeño y cantidad. El equipo técnico puede revisar el paquete de ilustraciones y los requisitos de muestras representativas antes de la producción.
