Portapiezas CNC para láminas de grabado de ABS: una guía de producción
Portapiezas CNC para láminas de grabado de ABS: una guía de producción
Una producción CNC eficiente depende de una sujeción estable de la hoja, un tablero limpio, zonas de vacío controladas y una secuencia planificada de grabado y corte. Estas decisiones de configuración ayudan a que las hojas de grabado de ABS permanezcan en su posición mientras se producen el texto, los agujeros y los perfiles exteriores.
Respuesta rápida:limpie e inspeccione la mesa, coloque la hoja sin residuos atrapados, concentre la sujeción debajo del área activa, verifique la herramienta y la referencia Z, grabe mientras la hoja esté más estable y planifique cómo las piezas pequeñas permanecerán aseguradas durante el corte del contorno final. El mejor método de sujeción depende de la máquina, la geometría de la pieza y la ruta de producción.
Por qué la sujeción afecta más que la posición de la pieza
Una lámina de grabado de ABS suele tener sólo 1,3 mm o 1,5 mm de espesor, mientras que la capa superficial eliminada para exponer el núcleo de contraste es mucho más delgada. Si la hoja se levanta, se arquea o se desplaza con respecto a la herramienta, la profundidad efectiva de grabado puede cambiar en todo el panel. El texto fino puede revelar el núcleo de manera desigual, los agujeros pueden moverse de su posición prevista y es posible que un contorno exterior ya no coincida con la obra de arte grabada.
Por lo tanto, la sujeción de piezas es parte del control del proceso, no una idea de último momento. El fabricante de CNC AXYZ señala que un vacío deficiente o fugas de aire pueden producir una profundidad de corte incorrecta, pérdida de tolerancias y movimiento del material. Su orientación técnica también destaca un lecho de sacrificio limpio, zonas de vacío controladas y eliminación de residuos entre la mesa y la sábana.
Este artículo se centra en la configuración eficiente y la secuencia de procesamiento. Los requisitos de calidad del material, como el color, el espesor, la condición de la superficie y la comparación de lotes aprobados, aún deben definirse en el dibujo, la especificación, la muestra aprobada y el acuerdo de compra.
Elija el método de sujeción para el trabajo real
No existe un único dispositivo que sea correcto para cada enrutador CNC, tamaño de hoja y patrón de pieza. El operador debe seguir los métodos aprobados por el fabricante de la máquina y evaluar si el trabajo utiliza una hoja completa, una hoja parcial, paneles grandes o muchas etiquetas pequeñas.
| Ruta de retención | donde puede caber | Puntos a controlar |
|---|---|---|
| mesa de vacío | Formatos de hoja completos o más grandes con suficiente área cubierta | Selección de zona, condición del tablero de spoilers, fugas, área expuesta de la mesa y tamaño de la pieza |
| Abrazaderas mecánicas de bajo perfil | Hojas parciales, espacios en blanco o máquinas sin suficiente vacío | Espacio libre de herramientas, distorsión de la hoja, posición de sujeción y prevención de colisiones |
| Fijación o pasadores de localización | Piezas repetidas y tamaños en blanco controlados | Origen repetible, espacio libre, posición del pasador y consistencia del dibujo. |
| Método de cinta o soporte aprobado | Piezas pequeñas o soporte secundario en su caso | Residuos de adhesivo, protección de superficies, fuerza de eliminación y compatibilidad con máquinas |
| Pestañas o estrategia de piel de cebolla | Las piezas pequeñas anidadas eran compatibles con el CAM y el plan de acabado. | Posición de las pestañas, material restante, separación final y mano de obra de acabado de bordes |
Las mesas de vacío son comunes en la producción de láminas anidadas porque el material se puede sujetar sin que las abrazaderas crucen la trayectoria de la herramienta. AXYZ explica que una bomba generalmente es adecuada para materiales no porosos, con un flujo de aire que pasa a través de un lecho de sacrificio y zonas de vacío que concentran la succión en el área activa. El diseño real del equipo varía, por lo que los operadores deben usar el manual de la máquina en lugar de copiar la configuración de otro taller.
Paso 1: preparar el spoiler y la bancada de la máquina
Retire las virutas, el polvo, los recortes y los residuos de adhesivo antes de colocar la hoja de grabado de ABS. Incluso los desechos pequeños pueden crear un punto alto local, impedir el contacto total de la superficie o permitir fugas de vacío. Revise el tablero en busca de marcas de corte pronunciadas, zonas dañadas o una superficie que ya no esté lo suficientemente nivelada para la profundidad de grabado deseada.
AXYZ recomienda mantener y desnatar periódicamente un lecho de sacrificio fijo para que la referencia del eje Z y el rendimiento del vacío sigan siendo confiables. El intervalo de mantenimiento adecuado depende de la carga de trabajo, las herramientas y la máquina. No copie un horario fijo sin considerar el estado real de la cama.
Paso 2: inspeccionar la ubicación y orientación de la hoja
Antes de iniciar el aspirado o las pinzas, verifique que la hoja quede en la orientación deseada y que la cara correcta esté hacia arriba. Para hojas de grabado de ABS de dos capas, la dirección cara/núcleo determina el color grabado visible. Los acabados cepillados o direccionales también requieren una dirección de veta consistente en las piezas relacionadas.
Compruebe si debe quedar una película protectora durante la operación seleccionada. La respuesta depende del material exacto, la lámina, la herramienta y la superficie requerida. La película puede proteger la cara durante la manipulación, pero una película dañada, levantada o inadecuada puede interferir con la inspección o el mecanizado. Confirme el proceso durante el muestreo en lugar de aplicar una regla a cada producto.
Paso 3: concentrar el vacío debajo del área activa
Abra solo las zonas de vacío requeridas para la posición de la hoja y cubra las áreas expuestas no utilizadas donde lo recomiende el fabricante del equipo. Las áreas grandes descubiertas pueden reducir la sujeción efectiva disponible debajo de la pieza de trabajo. Si la hoja cubre sólo una parte de una mesa grande, la zonificación se vuelve particularmente importante.
Después de aplicar vacío, revise la hoja en varias posiciones antes de ejecutar el programa. Una sábana completa que se siente segura cerca de una esquina aún puede levantarse cerca del centro o del borde opuesto. No coloque las manos cerca de un cortador en funcionamiento para probar o mejorar la sujeción. Detenga la máquina y corrija el accesorio de forma segura.
Paso 4: verificar origen, cortador y profundidad de grabado
Confirme la herramienta correcta, la dirección del husillo, el origen, la altura segura y la referencia Z con la hoja de configuración. La geometría de la fresa, el filo y la evacuación de virutas deben coincidir con la configuración de grabado del ABS y el detalle deseado. Una herramienta desgastada puede aumentar la fuerza de corte y el calor, lo que puede empeorar las rebabas, tirar de piezas pequeñas o producir bordes inconsistentes.
Establezca la profundidad del grabado mediante una prueba representativa en lugar de confiar únicamente en la capa frontal nominal. El objetivo es eliminar la cara limpiamente y revelar el núcleo sin cortar innecesariamente profundamente. Registre la herramienta y la configuración aceptada para que una orden repetida no comience con una configuración incontrolada.
Paso 5: grabe antes de soltar los contornos exteriores
Cuando el trabajo incluye tanto grabado como corte de perfil, texto completo, gráficos e identificación interna mientras la pieza de trabajo aún forma parte de la hoja más grande siempre que el diseño de la pieza y la estrategia CAM lo permitan. La hoja normalmente tiene su mayor área de apoyo antes de que los contornos externos separe las piezas individuales.
Los agujeros y ranuras internos también se pueden procesar antes del contorno exterior final, pero el orden correcto depende del herramental, el flujo de viruta y la geometría de la pieza. Revise la vista previa de la trayectoria para detectar colisiones, movimientos rápidos innecesarios, puntos de inicio muy espaciados y cualquier secuencia que pueda reducir la retención demasiado pronto.
Paso 6: controle las piezas pequeñas durante el corte final
Las etiquetas pequeñas crean un desafío particular para la sujeción de piezas. A medida que se retira material alrededor de una pieza, el área sellada restante disminuye y la fuerza de corte puede mover la pieza hacia la herramienta. AXYZ identifica específicamente los spoilers desgastados, el exceso de zonas de vacío abiertas y las astillas debajo de la lámina como causas de una sujeción débil de las piezas pequeñas.
Dependiendo de la máquina y el plan de acabado, el equipo de producción puede utilizar vacío concentrado, accesorios dedicados, métodos de cinta o transportador aprobados, pestañas o una estrategia controlada de revestimiento restante. Cada opción cambia el tiempo del ciclo y la mano de obra de acabado. Pruebe si la parte retenida se puede separar sin dañar la cara o el borde grabado.
Paso 7: gestiona los chips e inspecciona el lote
La extracción eficaz de virutas ayuda a mantener visible la trayectoria del cortador y reduce la posibilidad de que se acumulen residuos debajo de las hojas posteriores. Siga los requisitos de protección y extracción del fabricante del enrutador. Nunca retire las virutas a mano mientras el eje esté girando.
Después del mecanizado, inspeccione las piezas representativas para comprobar el contraste del grabado, la profundidad constante, la posición, la calidad del borde, el tamaño del orificio, las pestañas restantes, los rayones y la dirección correcta de la cara/núcleo. Etiquete los grupos de colores y los lotes de datos variables inmediatamente para que no se mezclen componentes visualmente similares durante el embalaje.
Cómo el anidamiento puede mejorar el uso de las hojas sin sacrificar el control
El software de anidamiento puede organizar varias etiquetas o paneles en una hoja para mejorar el rendimiento del material. MultiCam describe el anidamiento como una forma de reducir el desperdicio y maximizar el rendimiento, al tiempo que señala que las mesas de vacío mejoran la sujeción de piezas y la precisión del corte. Sin embargo, el nido más reducido posible no es automáticamente el mejor nido de producción.
Deje suficiente espacio para la fresa, la evacuación de virutas, las pestañas y el material estable entre las piezas vecinas. Evite diseños que creen tiras largas sin soporte o suelten una gran cantidad de piezas pequeñas antes de que finalice el programa. Agrupe herramientas y operaciones idénticas cuando esto reduzca los cambios sin comprometer la estabilidad de las piezas.
Un récord de configuración repetible para los equipos de producción
Un registro de configuración simple puede reducir la dependencia de la memoria de un operador. Registre el modelo de la hoja, la orientación de la cara/núcleo, el espesor, el formato de la hoja, la identificación de la herramienta, la profundidad del grabado, los avances y velocidades, el origen, el método de sujeción, las zonas de vacío activas, la decisión de la película protectora, la secuencia de la trayectoria de la herramienta y la muestra aceptada.

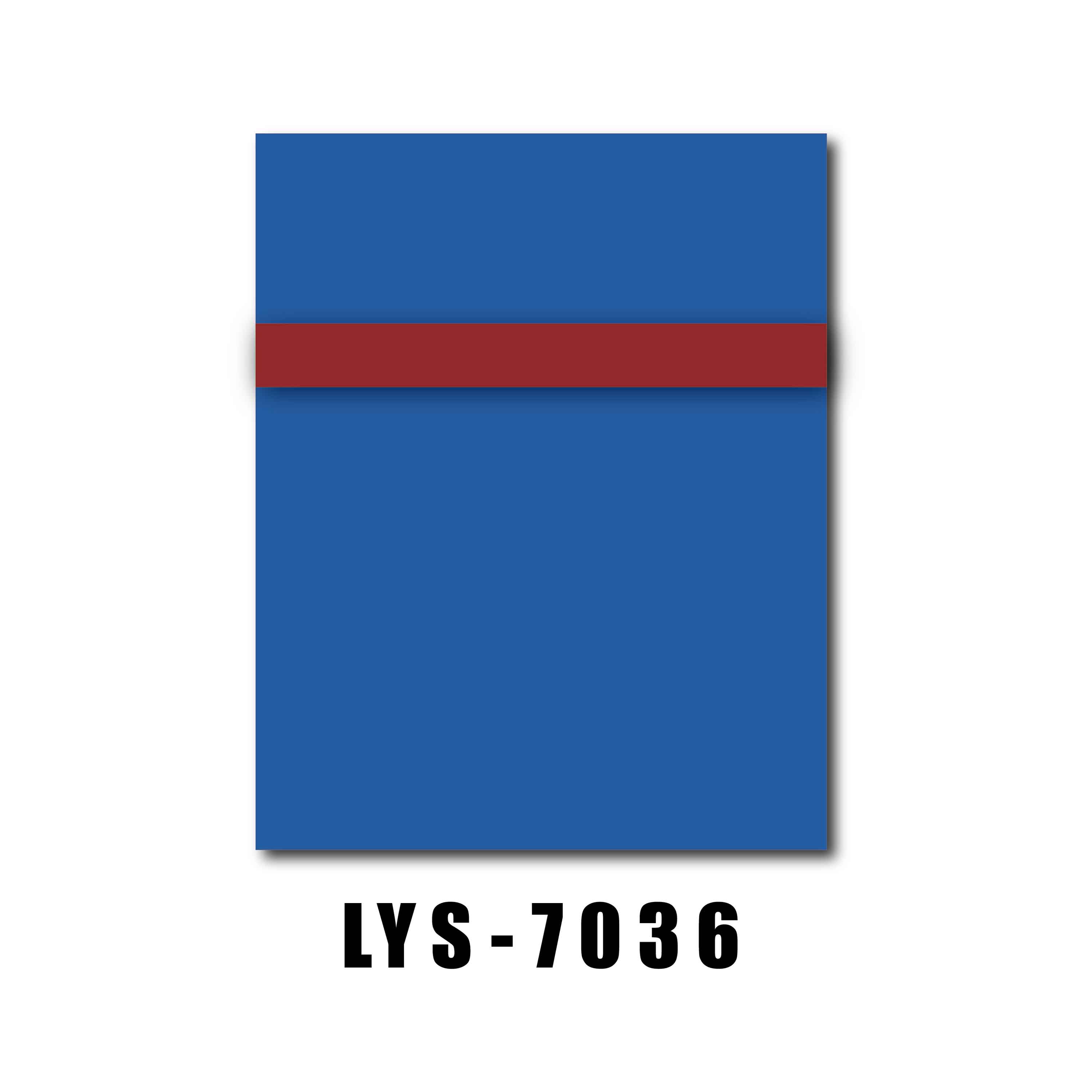

Para pedidos de LYSHIRE, los espesores de grabado de ABS comunes incluyen 1,3 mm y 1,5 mm, mientras que hay disponibles otros espesores regulares y de proyecto. El tamaño y la tolerancia exactos deben tomarse de la especificación del producto seleccionado; Una ficha técnica no debe aplicarse automáticamente a cada construcción.
La ruta ABS estándar está diseñada para fresado CNC, grabado rotativo, taladrado y aserrado. Los proyectos de láser de CO2 deben utilizar la configuración separada de láser PMMA/acrílico. Para obtener una explicación más amplia sobre la selección de materiales, revise laSistema de procesamiento LYSHIREysistema de estructura de lámina de grabado.
Problemas que a menudo apuntan a la configuración
| Problema observado | Configurar elementos para revisar |
|---|---|
| Cambios de profundidad de grabado a lo largo de la hoja. | Nivel de la base, residuos atrapados, planitud de la lámina, referencia Z, condición de la herramienta y presión del accesorio |
| El perfil exterior cambia del texto grabado. | Fuga de vacío, movimiento de abrazadera, orden de corte, fuerza de herramienta y retención de piezas pequeñas |
| Las pequeñas etiquetas se mueven durante la pasada final. | Zonas activas, condición del panel de spoilers, área expuesta, método de pestañas/portador y área sellada restante |
| Los bordes muestran rebabas o calor. | Afilado de la herramienta, geometría de la fresa, combinación de husillo/avance, evacuación de viruta y número de pasadas. |
| Aparecen rayones después del mecanizado. | Limpieza de la mesa, eliminación de virutas, apilado, estado de la película y método de separación de piezas. |
| El lote repetido requiere un ajuste excesivo | Falta un registro de configuración, herramienta diferente, material no verificado, cambio de origen, condición de la base o ubicación del accesorio |
Seguridad del operador:Nunca sujete la hoja o un componente suelto con la mano mientras el husillo CNC está en funcionamiento. Utilice una aspiradora, abrazadera, accesorio, transportador, lengüeta u otro método controlado aprobado y siga las instrucciones de protección y operación del fabricante de la máquina.
Información de solicitud de presupuesto para láminas de grabado de ABS listas para CNC
Informe a LYSHIRE el proceso rotativo o CNC, los colores de la cara/núcleo, el acabado, el espesor, el formato de hoja completa o pieza terminada, el diseño, el texto más pequeño, los orificios, los perfiles exteriores, el respaldo, la cantidad y los requisitos de embalaje. Si el proyecto tiene un requisito de planitud, espesor o aceptación de superficie definido, inclúyalo en el plano o especificación.
La cantidad mínima de pedido estándar de LYSHIRE es de 500 hojas y los colores estándar se pueden mezclar sujetos a la confirmación del pedido, la disponibilidad y los embalajes múltiples. Los compradores que soliciten cortes personalizados o piezas terminadas también deben proporcionar la prioridad de anidamiento, la identificación de la pieza y la pestaña aceptable o el método de extracción del portador.
Preguntas frecuentes
¿Se requiere una mesa de vacío para cada lámina de grabado de ABS?
No. El vacío es común para el procesamiento de láminas, pero las abrazaderas, accesorios, métodos de cinta/portador aprobados u otras soluciones pueden adaptarse a máquinas y piezas específicas. Siga las instrucciones del proveedor de la máquina.
¿Por qué normalmente el grabado debe terminarse antes del contorno exterior?
La pieza suele tener más área de apoyo mientras permanece conectada a la lámina. La secuencia final aún debe verificarse para la geometría, las herramientas y la estrategia CAM reales.
¿Cómo se puede evitar que las piezas pequeñas se muevan?
Revise primero la zonificación de vacío, el estado de los spoilers, las áreas expuestas y los escombros. Dependiendo del trabajo, los accesorios, transportadores, lengüetas o un método controlado de piel restante pueden proporcionar retención adicional.
¿Debe permanecer colocada la película protectora durante el grabado CNC?
Depende del material exacto, la película y el funcionamiento. Pruebe si la película protege la superficie sin levantarse, envolver la herramienta ni ocultar defectos.
¿Se puede reutilizar una configuración para hojas de 1,3 mm y 1,5 mm?
No lo asumas. Vuelva a verificar la referencia Z, la profundidad, la estrategia de corte, la fijación y la trayectoria de herramienta para el espesor seleccionado.
¿Se pueden procesar las láminas de grabado de ABS estándar con un láser de CO2?
La configuración ABS estándar de LYSHIRE pertenece a la ruta CNC/rotativa. Los proyectos de láser de CO2 deben utilizar la configuración láser independiente basada en PMMA/acrílico.
Prepare una solicitud de lámina CNC de ABS
Envíe a LYSHIRE la máquina, los colores del material, el grosor, el diseño, el formato acabado, la cantidad y las limitaciones de sujeción. El equipo técnico puede revisar la configuración ABS relevante y la ruta de muestra.
