Cómo elegir una lámina de plástico láser para trabajos con láser de CO2
Cómo elegir una lámina de plástico láser para trabajos con láser de CO2
Una lámina de plástico para láser debe seleccionarse según el grado exacto del material, la construcción de la capa y la ruta de procesamiento verificada, no solo por el color o la palabra "plástico". Los compradores también deben definir el grabado, el corte, el espesor, el formato acabado, el montaje y las condiciones de servicio antes de aprobar una orden de producción.
Respuesta rápida:Para proyectos LYSHIRE destinados al grabado y corte con láser de CO2, comience con la configuración láser independiente basada en PMMA/acrílico. Confirme los colores de la cara/núcleo, el acabado, el espesor de 1,3 mm o 1,5 mm, el formato de la hoja o pieza terminada y el entorno de aplicación. Luego pruebe las ilustraciones representativas en la máquina real antes de la producción en masa.
Qué debería significar "láser" en una orden de compra
"Laserable" debe identificar un material que su proveedor haya diseñado o aprobado para la fuente y operación láser especificadas. No debe tratarse como una propiedad general de todas las láminas de plástico. Trotec, por ejemplo, describe sus placas láser de dos y tres capas como materiales de base acrílica desarrollados para el grabado y corte con láser de CO2. El haz elimina una fina capa de la cara para revelar el núcleo contrastante, mientras que el corte vectorial puede producir el contorno final.
La fuente de la máquina importa. Los sistemas de CO2, fibra, UV y diodos interactúan con los materiales de manera diferente. Esta guía se centra en el procesamiento de CO2 porque esa es la ruta relevante para las láminas de grabado láser con base acrílica de LYSHIRE. Si un comprador utiliza otra fuente, el proveedor del material y de la máquina debe confirmar la compatibilidad por separado.
El acrílico de grado láser y el ABS estándar son rutas de pedido diferentes
LYSHIRE separa su configuración estándar de PMMA/láser acrílico de su configuración estándar de ABS CNC/rotativo. Esta distinción evita que los compradores pidan un color atractivo con el material base incorrecto y descubran el problema durante la producción.
| Ruta de pedido | Proceso primario | El comprador debe confirmar |
|---|---|---|
| Hoja láser a base de PMMA/acrílico | Grabado y corte por láser CO2 | Grado láser exacto, colores de capa, espesor, detalle de grabado, borde de corte y extracción. |
| Hoja de grabado ABS estándar | Enrutamiento CNC o grabado rotativo | Cortador, profundidad, arranque de viruta, calidad de filo, agujeros y fabricación mecánica. |
Algunos fabricantes pueden validar productos particulares para más de un proceso. Eso no hace que todas las láminas de ABS o acrílico sean intercambiables. La compatibilidad pertenece al grado exacto y a las especificaciones técnicas, no sólo al nombre del polímero.
Para trabajos mecánicos, revise lasSistema de procesamiento LYSHIRE. Para conocer la gama de materiales láser dedicados, consulteHojas de grabado láser LYSHIRE.
Nueve controles antes de seleccionar una lámina de plástico para láser
1. Confirme la fuente láser y la máquina.
Dígale al proveedor que el proyecto utiliza un láser de CO2 y proporcione el modelo de la máquina, la potencia nominal y el área de trabajo cuando esté disponible. Una hoja que funciona en un sistema aún necesita confirmación de parámetros en otro sistema porque la óptica, la potencia real, la lente, el flujo de aire, la extracción y la condición de la máquina afectan el resultado.
2. Identifique el grado exacto del material
Solicite una descripción clara de la estructura base y su proceso previsto. La “apariencia acrílica”, el “laminado para grabar” o la “lámina de plástico para letreros” no son suficientes. El pedido debe vincular el color y el acabado seleccionados a una configuración verificada de láser PMMA/acrílico.
No procese plástico no identificado. El PVC y el vinilo no se deben grabar ni cortar con láser de CO2 porque se pueden producir emisiones peligrosas y corrosivas. La guía de equipos de Epilog prohíbe explícitamente el PVC y el vinilo. Los compradores también deben consultar la guía de materiales aprobados del fabricante de la máquina y la documentación de seguridad para obtener la hoja exacta.
3. Defina la construcción de la capa y la dirección del color.
Una hoja de dos capas para grabar superficies utiliza una cara delgada sobre un núcleo contrastante. El grabado elimina la cara y expone el núcleo como mensaje visible. “Blanco/negro” significa, por tanto, una cara negra con caracteres grabados en blanco; “blanco/negro” produce el resultado opuesto. Indique primero el color de la cara y después el color del núcleo.
Si un proyecto necesita tres colores, grabado inverso, construcción de doble cara u otra estructura, identifique ese requisito por separado en lugar de asumir que cada lámina de plástico láser utiliza la misma construcción. ElSistema de estructura de lámina de grabado LYSHIREexplica las rutas disponibles.
4. Seleccione el espesor según la pieza terminada.
Los espesores de láminas láser comúnmente utilizados por LYSHIRE son 1,3 mm y 1,5 mm. Ambos pueden ser adecuados para etiquetas de equipos, placas de identificación, leyendas de paneles, señales y otras piezas de identificación, pero la elección final depende del tamaño de la pieza, la manipulación, el montaje y las especificaciones del cliente.
| Espesor | Razón de selección típica | que probar |
|---|---|---|
| 1,3 milímetros | Equilibrio común entre eficiencia de la hoja, manipulación y rigidez de la etiqueta acabada | Planitud, manipulación de piezas pequeñas, aplicación de adhesivo y borde cortado |
| 1,5 milímetros | Rigidez ligeramente mayor o un dibujo/requisito del cliente. | Velocidad de corte, aporte de calor, calidad del orificio, ajuste y perfil instalado |
No elija el grosor únicamente según la etiqueta en pulgadas de la competencia. Los productos nominales métricos e imperiales no son automáticamente idénticos. Confirme el requisito de milímetros real y la tolerancia aceptada en el dibujo o en la orden de compra.
5. Separe los requisitos de grabado de los requisitos de corte.
Es posible que un proyecto necesite solo grabar, solo cortar o ambos. Estos son diferentes puntos de aceptación. El grabado debe exponer el núcleo limpiamente con detalles finos y legibles. El corte debe producir un borde aceptable sin excesivo derretimiento, residuos o distorsión. Si se requieren ambas operaciones, la muestra debe incluir ambas.
Proporcione el texto más pequeño, la línea más delgada, la esquina interna más estrecha, el orificio más pequeño y el perfil exterior real. Una palabra de muestra grande grabada en el centro de una hoja no prueba que una leyenda densa en el panel de control o una pequeña etiqueta con el número de serie cumplan con el trabajo.
6. Confirme el acabado facial y la película protectora.
Mate, brillo, cepillado, espejo y otros rostros especiales responden de manera diferente a la luz y al manejo. Las superficies metálicas o con efecto espejo pueden mostrar huellas dactilares y rayones más fácilmente, por lo que se debe confirmar la película protectora, la dirección de procesamiento y el método de limpieza. Los acabados cepillados también requieren una dirección de veta consistente en las piezas relacionadas.
7. Indique el entorno de servicio.
La compatibilidad con láser no establece automáticamente la durabilidad en exteriores, el rendimiento UV, la resistencia química o el cumplimiento de un estándar específico. Los requisitos para interiores y exteriores deben estar sujetos al grado exacto del producto. Los compradores deben indicar la luz solar esperada, la temperatura, la humedad, los agentes de limpieza y la documentación de servicio requerida antes de la selección.
8. Definir formato de hoja, respaldo y fabricación.
Confirme si el pedido requiere hojas completas, espacios en blanco cortados o piezas terminadas. El suministro de hoja completa común de LYSHIRE es de 600 × 1200 mm nominal. Los formatos alternativos de 305 × 610 mm, 610 × 1220 mm y de corte personalizado son especificaciones independientes y no deben considerarse intercambiables.
Enumere orificios, esquinas redondeadas, grabados, datos variables, respaldo adhesivo y requisitos de embalaje. La selección del adhesivo también depende del sustrato de instalación, la textura, la curvatura y el entorno; no está determinado únicamente por la lámina láser. Los compradores que necesiten piezas completas pueden utilizar elServicio de aplicaciones personalizadas de LYSHIRE.
9. Aprobar una muestra física representativa
Ejecute la muestra en la máquina prevista con el diseño real y la extracción planificada. Las tablas de parámetros son referencias iniciales, no configuraciones de producción universales. Epilog señala que diferentes materiales requieren diferentes configuraciones de velocidad, potencia y frecuencia; la combinación final también cambia con la potencia, el espesor y el color de la máquina.
Registre las configuraciones aprobadas y conserve la muestra para comparar. Para la producción repetida, el comprador y el proveedor deben acordar los puntos de aceptación importantes: claridad del núcleo expuesto, legibilidad de detalles finos, residuos, borde cortado, distorsión visible, dimensiones y apariencia después de la limpieza.
Una secuencia simple de muestra y prueba
- Confirme la identidad de la hoja y retire solo la película protectora requerida para la prueba.
- Compruebe el enfoque, el estado de la lente, el soporte de la mesa y la extracción según el manual de la máquina.
- Grabe una matriz controlada alrededor del rango inicial del proveedor en lugar de depender de una configuración.
- Inspeccione si la cara se elimina de manera consistente sin penetración innecesaria en el núcleo.
- Corte el contorno real, los agujeros y las esquinas internas cuando el proyecto requiera fabricación.
- Limpie la pieza utilizando el método aprobado y vuelva a comprobar el color, el borde, los residuos y los detalles finos.
- Conserve la muestra aceptada, la configuración y la identificación del material para el lote de producción.
¿Qué problemas comunes de prueba pueden indicar?
| Resultado observado | Artículos para revisar |
|---|---|
| El color de la cara permanece dentro de los personajes. | Enfoque, densidad de energía, velocidad, relleno de la obra de arte y si el material tiene el grado de láser correcto |
| El núcleo se ve profundamente ranurado o áspero. | Exceso de energía, pases repetidos, resolución, enfoque y estrategia de eliminación de capas faciales. |
| Residuos oscuros o marcas de humo. | Extracción, flujo de aire, película protectora, calor excesivo, método de limpieza y diseño de prueba. |
| Borde cortado fundido o redondeado | Equilibrio potencia/velocidad, frecuencia, enfoque, número de pasadas, reflexión de la mesa y grado de la hoja. |
| El texto fino se cierra o pierde definición | Fuente, ancho de trazo, resolución, tamaño del punto, enfoque, energía y comportamiento real de la capa frontal |
| La pieza no queda plana. | Acumulación de calor, orden de corte, soporte, geometría de la pieza, espesor y condición del material. |
Límite de seguridad:nunca utilice olores, colores de llama o un pase láser de prueba para identificar un plástico desconocido. Obtenga una identificación confiable del material y siga las instrucciones del fabricante del láser para materiales aprobados, ventilación, monitoreo de incendios y operación.

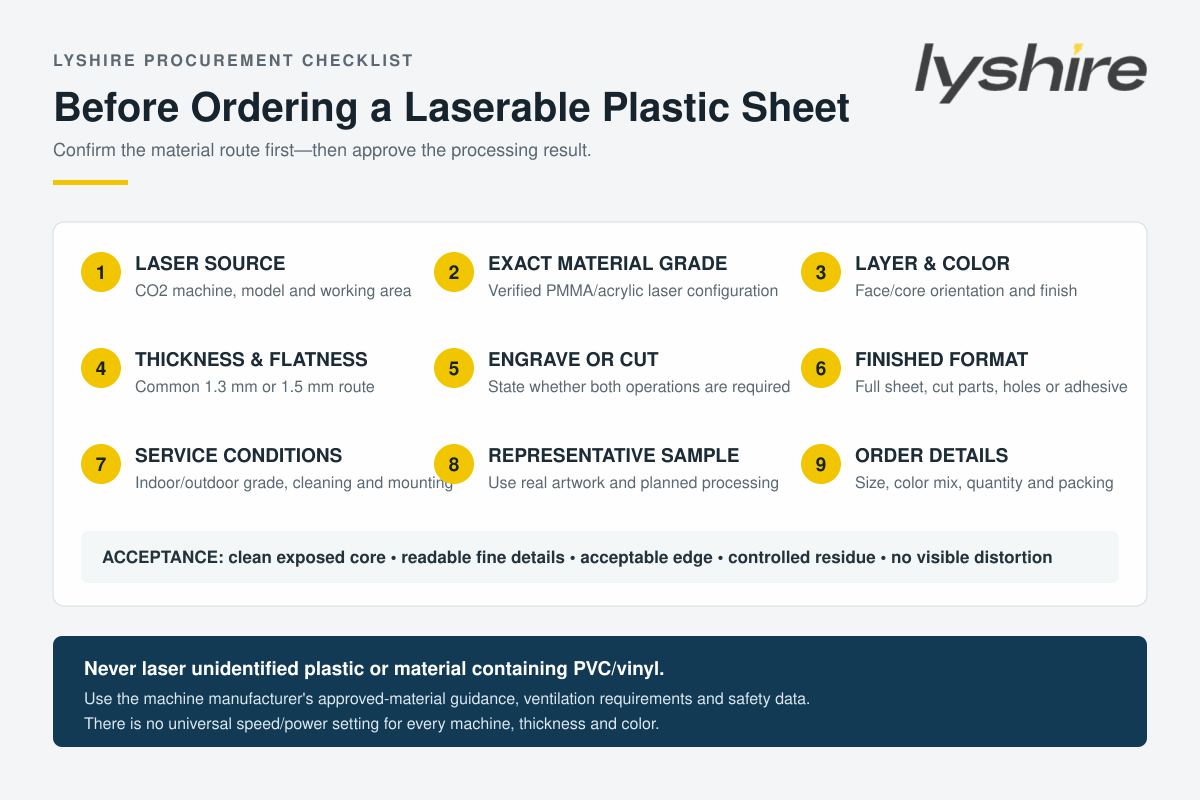

Lista de verificación de RFQ de láminas de plástico láser
Una solicitud de cotización útil debe proporcionar el modelo de láser de CO2, las operaciones de grabado y corte previstas, los requisitos del material base, los colores de la cara/núcleo, el acabado, el espesor, el tamaño de la hoja o pieza terminada, el diseño, los detalles de los agujeros y las esquinas, el respaldo, el entorno de servicio, la cantidad y la prueba de aceptación.
La cantidad mínima de pedido estándar de LYSHIRE es de 500 hojas y los colores estándar se pueden mezclar sujetos a la confirmación del pedido, la disponibilidad y los embalajes múltiples. Indique la cantidad de cada combinación de colores por separado. Los colores, superficies, espesores o construcciones personalizados requieren una revisión adicional de viabilidad y cantidad.
Preguntas frecuentes
¿Todas las láminas acrílicas son láser?
No. El acrílico se usa ampliamente con láseres de CO2, pero se debe verificar el grado exacto, los aditivos, la construcción de la superficie y el resultado requerido. Utilice material aprobado para el proceso previsto.
¿Se pueden utilizar hojas de grabado ABS estándar de LYSHIRE como hoja láser de CO2 predeterminada?
No. La configuración ABS estándar de LYSHIRE pertenece a la ruta CNC/rotativa. Los proyectos de láser de CO2 deben comenzar con la configuración separada del láser de base PMMA/acrílico.
¿Es mejor 1,3 mm o 1,5 mm?
Ninguno de los dos es universalmente mejor. Elija según la rigidez de la pieza terminada, el dibujo, el método de montaje, los requisitos de corte y las especificaciones del cliente, luego pruebe el espesor seleccionado.
¿Se puede utilizar una configuración láser para cada color?
No. El color, el acabado, el espesor, la calidad del material y el estado de la máquina pueden cambiar el resultado. Pruebe y registre cada configuración relevante.
¿La muestra debería incluir corte por láser?
Sí, cuando las piezas de producción se corten con láser. La calidad del grabado por sí sola no confirma el resultado del borde, agujero, esquina o dimensional.
¿Se puede agregar un respaldo adhesivo antes del procesamiento con láser?
Se puede suministrar para proyectos adecuados, pero se debe revisar la lámina exacta, adhesivo, proceso láser, superficie de extracción e instalación. Pruebe la construcción respaldada antes de la producción en masa.
Solicite una revisión de muestra de hoja láser
Envíe a LYSHIRE la máquina, el material, el espesor, los colores, el diseño, el formato terminado, la aplicación y la cantidad. El equipo técnico puede identificar la configuración láser relevante y preparar una ruta de muestra representativa.
Contacto LYSHIREReferencias técnicas:Trotec grabado láser en láminas de plástico, Resumen de materiales láser Trotec, Guía de materiales de grabado Gravotech, Guía de configuración de materiales de EpilogyAdvertencia de PVC/vinilo Epilog.
