De muestra a granel: cómo aprobar láminas de grabado de ABS
Aprobación de muestras y control de lotes
De muestra a granel: cómo aprobar láminas de grabado de ABS
Una muestra puede grabar bien y aún así no proteger al comprador durante la repetición de la producción si la aprobación registra solo "lámina de ABS blanca y negra". La aprobación confiable convierte la muestra exitosa en una referencia controlada para la identidad del material, los colores de la cara/núcleo, el acabado, el espesor, el resultado del grabado, la fabricación y las condiciones de servicio.
Respuesta directa:aprobar la hoja física y su resultado procesado en conjunto. Mantenga una referencia conservada, registre la máquina y las condiciones de prueba, defina requisitos mensurables y acuerde cómo se muestreará el lote de producción. Una coincidencia visual por sí sola no es suficiente, mientras que un plan de inspección sin una especificación acordada no puede definir qué es aceptable.
Por qué falla la aprobación informal
"La muestra parece buena" no es una especificación completa
La apariencia puede cambiar
El color, el brillo y la textura pueden verse diferentes bajo otra fuente de luz, al lado de otro material o después de retirar la película protectora. Las imágenes en pantalla no son un estándar de color final.
El procesamiento cambia el resultado
La geometría, la profundidad, el avance, la sujeción y el diseño del cortador afectan el núcleo revelado, el ancho de la línea, las rebabas y la calidad del borde. El material y la configuración deben revisarse juntos.
Una pieza no es mucho
Una buena muestra de desarrollo no define las ubicaciones de muestreo, las clases de defectos ni las reglas de aceptación para cientos de hojas de producción. Esos controles deberán acordarse por separado.
La referencia aprobada
Lo que el comprador y el proveedor deben congelar antes de la producción a granel
| Artículo de aprobación | que grabar | Por qué es importante |
|---|---|---|
| Identidad del producto | Proveedor, código de producto, ruta de procesamiento mecánico del ABS, estructura y revisión. | Impide que se sustituya una hoja visualmente similar pero técnicamente diferente. |
| Cara y núcleo | Muestra física de color de cara/núcleo, acabado, textura y condiciones de visualización. | Define tanto el fondo sin grabar como el color de la leyenda revelada. |
| Dimensiones | Tamaño nominal de la hoja, espesor, tolerancias, requisitos de planitud y área utilizable. | Admite cálculos estables de altura Z, fabricación, embalaje y rendimiento. |
| Cupón procesado | Texto pequeño aprobado, líneas estrechas, símbolos, agujeros, bordes enrutados y la configuración utilizada. | Muestra cómo se ve realmente un resultado aceptable de grabado y fabricación. |
| Condición de la superficie | Película protectora, marcas permitidas, criterios de rayado, contaminación y método de limpieza. | Evita desacuerdos sobre defectos cosméticos después del parto. |
| Instalación y exposición. | Método de montaje, sustrato, uso interior/exterior, temperatura, humedad, rayos UV y productos químicos. | Vincula la aprobación del material con la aplicación real en lugar de realizar únicamente una prueba en banco. |
| Lote y registros | Identificación de lote, fecha de muestra, aprobador, vida útil de la muestra retenida y regla de notificación de cambios. | Hace que los pedidos repetidos sean rastreables y aclara cuándo se requiere una nueva aprobación. |
Aprobar el resultado procesado
Utilice el flujo de trabajo rotativo o CNC real del comprador
La hoja de grabado estándar basada en ABS de LYSHIRE está diseñada para enrutamiento CNC y grabado rotativo. Por lo tanto, el cupón de aprobación debe utilizar la máquina prevista por el comprador, la cortadora, el texto más pequeño, la línea más estrecha, la profundidad normal y cualquier paso de corte o perforación requerido. Debe exponer el núcleo continuo limpiamente sin profundidad innecesaria.
Registre el código de producto, herramienta, profundidad, velocidad del husillo, avance, sujeción del trabajo y revisión del diseño con el cupón aceptado. Estos registros no crean escenarios universales; preservan las condiciones que produjeron el resultado aprobado en esa máquina.
Los proyectos de láser de CO2 deben utilizar la configuración separada de láser PMMA/acrílico de LYSHIRE. Para la selección de procesos, consulte laSistema de procesamiento LYSHIREy el detalladogama de láminas de grabado láser.
Mantenga dos referencias
Conserve una muestra de hoja sin procesar para revisar el color, el acabado, la estructura y el grosor, además de un cupón procesado para grabar y fabricar. Proteger ambos de la luz solar, la suciedad, la abrasión y la manipulación incontrolada, e identificar su fecha de aprobación y revisión del producto.
Color y apariencia
Controle el método de visualización antes de establecer una tolerancia de color
La comparación de colores sólo tiene sentido cuando se controlan la referencia, el método del instrumento y las condiciones de visualización. CIELAB proporciona coordenadas estandarizadas para describir el color, pero no proporciona automáticamente la tolerancia comercial correcta para un pedido de hojas de grabado. El comprador y el proveedor deben acordar el método de medición, la geometría del instrumento, el iluminante, la preparación de la muestra y el límite de aceptación para el acabado específico.
Las superficies mate, brillante, cepillada, espejada y texturizada reflejan la luz de manera diferente. Por lo tanto, las lecturas de los instrumentos deben respaldar, no reemplazar, una revisión visual física bajo una iluminación acordada. Las hojas de producción deben compararse con el estándar físico conservado, no con una fotografía, una imagen de un sitio web o una pantalla de monitor.

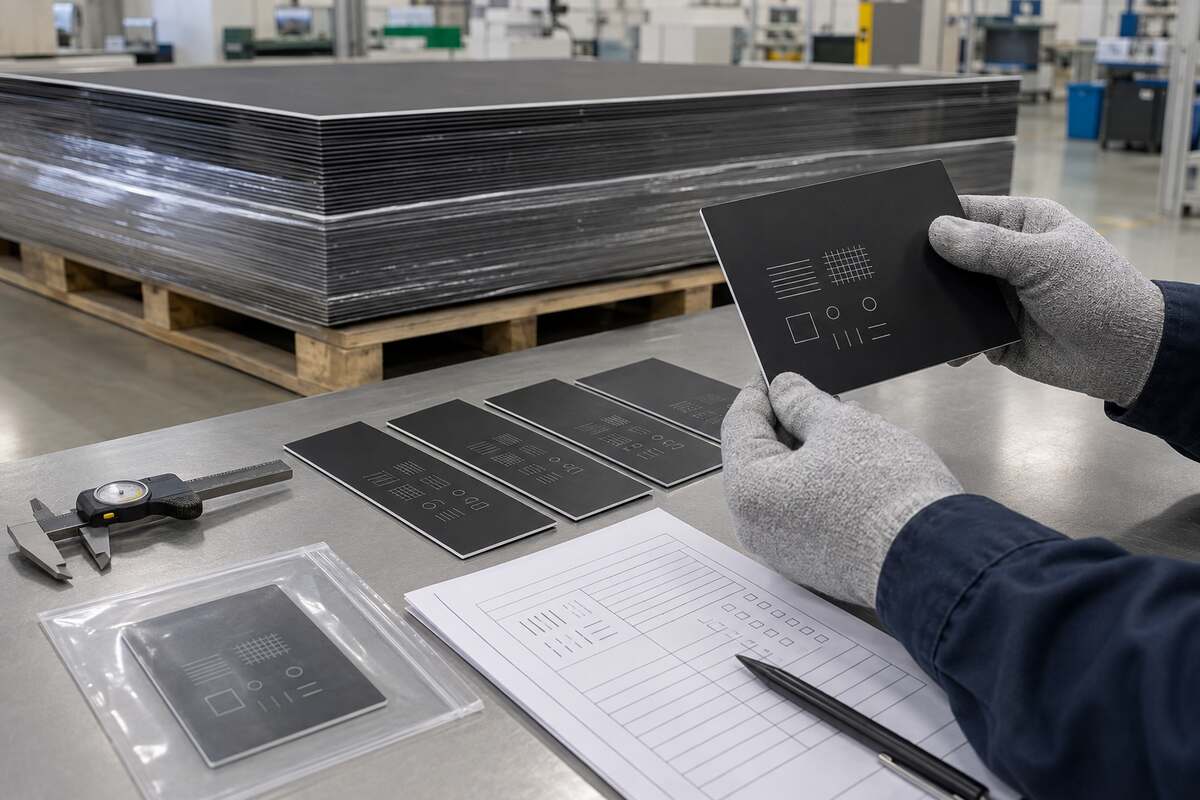

Inspección de lotes de producción
Una secuencia práctica de inspección entrante
- Definir el lote:identificar el código del producto, estructura de color, acabado, espesor, cantidad, lote de producción y unidades de embalaje cubiertas por la inspección.
- Seleccione muestras representativas:Tome muestras de diferentes cajas, posiciones de apilado o porciones de producción según el plan acordado, no solo de la hoja superior más sencilla.
- Verificar identidad y apariencia:confirme las etiquetas, los colores de la cara/núcleo, el acabado, la película protectora, la contaminación y los daños visibles con la referencia retenida.
- Medir dimensiones críticas:comprobar el espesor, tamaño de la chapa, planitud o dimensiones de la pieza terminada en los lugares acordados y con equipos calibrados adecuados.
- Ejecute la prueba de proceso aprobada:reproduzca el cupón de grabado retenido e inspeccione la revelación del núcleo, los detalles finos, la calidad de los bordes, los agujeros y otras fabricaciones requeridas.
- Clasificar y registrar los hallazgos:Separe las no conformidades críticas, mayores y menores según se definen en la especificación de compra.
- Aplicar la regla de decisión acordada:aceptar, rechazar, clasificar, reelaborar o solicitar revisión técnica de acuerdo con el contrato, no una regla improvisada creada después de que aparece un problema.
- Mantener la trazabilidad:conserve el registro de inspección, la identificación de la muestra, las fotografías cuando sean útiles y una pieza representativa retenida para comparar pedidos repetidos.
Planes de muestreo
AQL organiza decisiones; No define la calidad del producto
ISO 2859-1:2026 proporciona planes de muestreo de aceptación para la inspección lote por lote por atributos. Un comprador puede utilizar un plan acordado como parte de la inspección entrante, pero la norma no decide qué defectos de la hoja de grabado son críticos, mayores o menores, ni establece el color, el grosor o los límites de grabado del producto. Esos requisitos pertenecen al dibujo, la especificación, la muestra aprobada y el acuerdo de compra.
El nivel de inspección, el límite de calidad de aceptación, el tamaño de la muestra y las reglas de cambio deben ser seleccionados por personal de calidad calificado de acuerdo con el riesgo, el historial y los requisitos del contrato. Las características críticas para la seguridad, reguladas o para el funcionamiento pueden requerir controles más estrictos o una inspección completa en lugar de un muestreo ordinario.
Brechas de aprobación comunes
Lo que suelen revelar los problemas de pedidos repetidos
| El color está en disputa después de la entrega. | No se estableció ningún estándar físico, iluminación controlada o método de medición acordado. |
| El grabado expone el núcleo de manera desigual. | Revise la planitud, sujeción, condición de la herramienta, profundidad, espesor y construcción de la cara con el cupón aprobado. |
| Los caracteres finos parecen más anchos que la muestra. | Es posible que la geometría del cortador, la profundidad, el desgaste de la herramienta o la revisión del diseño hayan cambiado. |
| El lote pasa visualmente pero falla el ensamblaje | Las dimensiones del acabado, los agujeros, la planitud, el adhesivo o las condiciones de instalación no formaban parte de la aprobación. |
| Las sábanas superiores son buenas pero las internas varían. | Los lugares de muestreo no representaron el lote completo ni la pila de embalaje. |
| El orden de repetición difiere del primer orden. | No se controlaron la revisión del producto, la muestra retenida, los registros de lotes o el proceso de notificación de cambios. |
Control de cambios
Decida de antemano qué requiere nueva aprobación
Se debe considerar la reaprobación cuando cambia la formulación del material, la construcción de la cara, el color del núcleo, el acabado, el espesor, la película protectora, el adhesivo, la ruta de procesamiento, el proveedor, la máquina, las herramientas o el diseño crítico. Un cambio de embalaje también puede requerir revisión si puede afectar la planitud, el estado de la superficie o daños durante el transporte.
No todo cambio administrativo requiere una calificación completa, pero las partes deben definir quién evalúa el cambio y qué pruebas se necesitan. Esto puede variar desde la revisión de documentos hasta una nueva muestra física, una prueba de máquina o una prueba de aplicación.
Preguntas frecuentes
Preguntas frecuentes sobre la aprobación de hojas de grabado de ABS
¿Qué debe incluir una muestra de hoja de grabado de ABS aprobada?
Conserve una muestra sin procesar identificada en cuanto a color, acabado, estructura y dimensiones, además de un cupón procesado que muestre el resultado aprobado del grabado y la fabricación. Registre el código del producto, la revisión, la fecha, la configuración de la máquina y los aprobadores.
¿Es suficiente una fotografía para aprobar el color?
No. Las cámaras, la iluminación, la compresión y las pantallas pueden cambiar la apariencia. Utilice una referencia física retenida en condiciones de visualización controladas y agregue un método instrumental acordado cuando el proyecto requiera control numérico del color.
¿Debería probarse la muestra en la propia máquina del comprador?
Sí. La máquina rotativa o CNC prevista, la cortadora, el diseño y las condiciones normales de producción proporcionan la evidencia más relevante. La ruta ABS estándar de LYSHIRE no debe tratarse como el material láser de CO2 predeterminado.
¿Un valor AQL define una calidad de hoja aceptable?
No. Un plan de muestreo basado en AQL ayuda a determinar cómo se muestrea y juzga un lote. El pliego de condiciones del producto deberá definir por separado los defectos, medidas, límites y referencias aprobadas.
¿Cuántas hojas se deben verificar en un pedido al por mayor?
No existe un número universal. El tamaño de la muestra depende del tamaño del lote, el plan de inspección, el riesgo de defectos, el historial de pedidos y los requisitos del contrato. Las muestras deben representar diferentes partes del lote.
¿Cuándo se debe volver a aprobar una hoja de grabado de ABS?
Revisar la reaprobación cuando cambie el material, la estructura del color, el acabado, el espesor, el adhesivo, el proceso, la máquina, las herramientas, el diseño u otra característica que pueda afectar el resultado.
Revisión de muestras y especificaciones
Convierta una prueba exitosa en un estándar de compra repetible
Envíe a LYSHIRE su proceso rotativo o CNC, colores de cara/núcleo, acabado, espesor, dimensiones, material gráfico, fabricación, método de montaje, entorno de servicio y requisitos de inspección. Nuestro equipo puede preparar muestras de materiales y cupones procesados para proyectos B2B calificados antes de la producción a granel.
Contacto LYSHIREReferencias técnicas: elISO 2859-1:2026descripción general del muestreo de aceptación por atributos; elEstándar de espacio de color CIE 1976 L*a*b*; y orientación oficial sobre materiales de grabado deMarca de filayGravotech. Los criterios de aceptación final deben seguir el contrato del comprador, las especificaciones actuales del producto de LYSHIRE y la validación en condiciones de uso reales.
