Cómo las hojas de grabado de dos capas crean etiquetas de alto contraste
Estructura de grabado de dos capas
Cómo las hojas de grabado de dos capas crean etiquetas de alto contraste
Las hojas de grabado de dos capas se utilizan cuando un fabricante necesita un contraste repetible sin agregar letras separadas después del grabado. El material combina una fina cara coloreada con un núcleo continuo de diferente color. El procesamiento superficial elimina la cara en áreas seleccionadas y revela el núcleo como texto, números, símbolos o gráficos lineales empotrados.
Respuesta directa:Una hoja de grabado de dos capas crea contraste a través de su estructura. El color de la cara permanece en la superficie sin procesar, mientras que el grabado con láser, CNC o rotatorio expone el núcleo contrastante sólo donde está grabada la obra de arte. El resultado no son letras en relieve y no deben verse como tinta impresa en la parte superior de la hoja.
Terminología
Dos capas, dos colores, dos tonos y dos colores
Los compradores internacionales podrán utilizar varios nombres para un mismo concepto material general. “Hoja de grabado de dos capas” describe más claramente la construcción en capas. “Plástico para grabado de 2 capas” es una ortografía numérica común. “Bicolor”, “bicolor” y “doble color” enfatizan el contraste visible entre la cara y el núcleo.
Estos términos no identifican por sí solos el polímero, la ruta de procesamiento o el entorno de servicio. Una hoja puede utilizar una configuración de grabado mecánico basada en ABS, una configuración láser basada en PMMA/acrílico u otra estructura probada por el proveedor. Por lo tanto, es necesario confirmar los datos exactos del producto antes de asignarlo a una máquina.

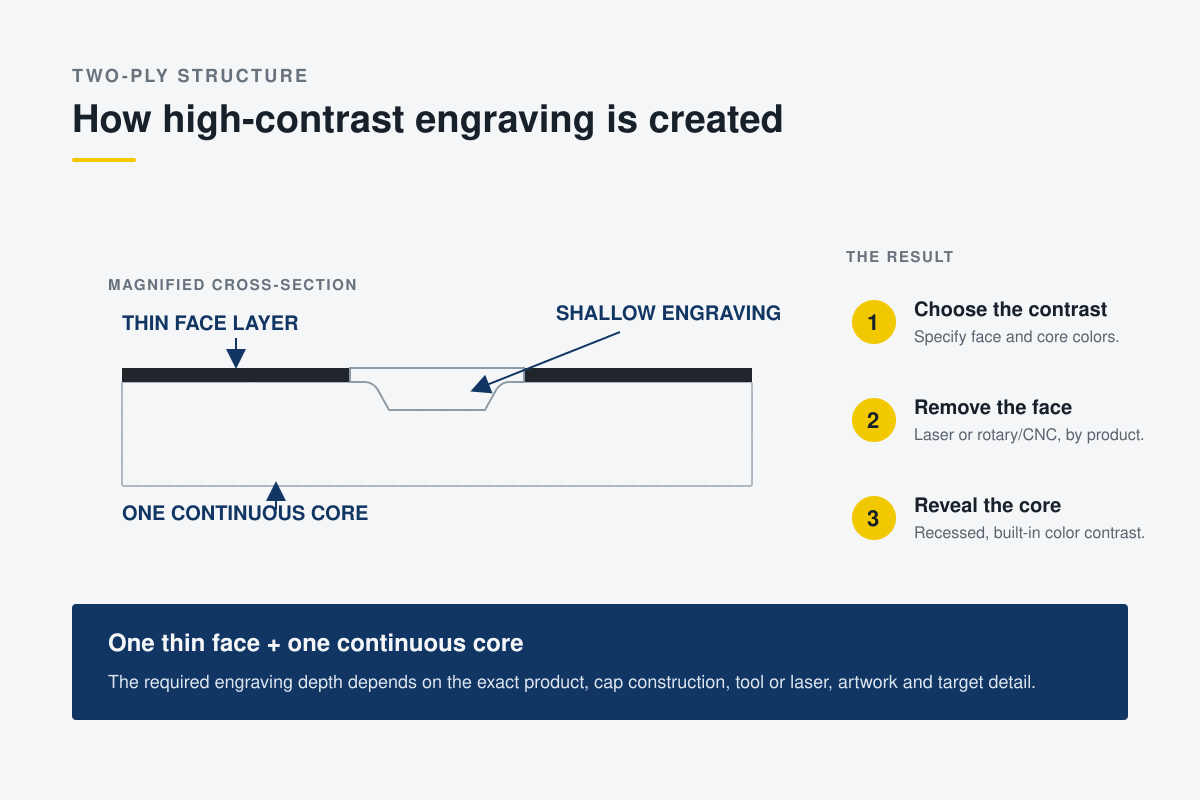

Anatomía de los materiales
Una capa de cara delgada sobre un núcleo continuo
Capa de cara
La fina capa superficial proporciona el color de fondo y el acabado visibles. Puede ser mate, brillante, cepillado, espejo, texturizado u otra apariencia aprobada.
Capa central
La base continua proporciona el color contrastante revelado. También forma la mayor parte del espesor de la lámina y admite el corte, la perforación y la instalación.
Ranura grabada
La herramienta o el láser eliminan la cara sólo cuando se requiere información. Un surco poco profundo controlado revela el núcleo sin profundidad innecesaria.
Por qué es útil la estructura
Cinco ventajas prácticas para los fabricantes de identificación
| Ventaja estructural | Qué significa en producción | Lo que aún requiere confirmación |
|---|---|---|
| Contraste de color incorporado | El texto y los símbolos aparecen al exponer el núcleo, por lo que es posible que no sea necesario un paso de impresión o relleno de color por separado. | Combinación cara/núcleo, distancia de visión y sistema de color del comprador. |
| Información variable repetible | Una hoja puede producir etiquetas con diferentes nombres, números de serie, referencias de equipos o datos de códigos QR. | Control de ilustraciones, densidad de código, tamaño de caracteres y verificación de escaneo. |
| Capacidad de detalle fino | Una construcción frontal adecuadamente controlada puede admitir texto pequeño y líneas estrechas cuando se combina con la herramienta o el láser correcto. | Ancho mínimo de línea, geometría del cortador, enfoque, profundidad y resultado de la muestra física. |
| Flexibilidad de fabricación | El mismo material se puede convertir en rectángulos, etiquetas, placas perforadas, esquinas redondeadas y formas especiales. | Polímero exacto, espesor total, método de corte, acabado de borde y dibujo. |
| Apariencia de fondo consistente | La superficie sin grabar mantiene su acabado especificado mientras que el núcleo empotrado crea la información. | Lote, acabado superficial, película protectora, método de limpieza y muestra aprobada. |
Grabado versus impresión de superficies
Resuelven diferentes requisitos de identificación
El grabado crea información eliminando material. En una hoja de dos capas, el texto o gráfico resultante está empotrado en la estructura de capas. La impresión superficial coloca tinta, tóner u otro sistema de marcado encima de un sustrato. Ninguno de los procesos es universalmente mejor.
El grabado de dos capas es útil cuando el proyecto necesita información simple y de alto contraste, datos variables y una apariencia mecanizada. La impresión puede ser la mejor opción para gráficos a todo color, fotografías, degradados o cantidades muy grandes con el mismo diseño. Algunos productos terminados combinan el grabado con la impresión UV, la serigrafía o el relleno de color después de revisar la compatibilidad del proceso.
No exageres la durabilidad
El contraste empotrado no hace que cada hoja de grabado sea automáticamente apta para exteriores, resistente a los rayos UV, resistente a productos químicos, a prueba de rayones o que cumpla con un estándar de seguridad. Esas propiedades dependen de la tapa, el núcleo, el polímero, el acabado, el adhesivo, la instalación y el entorno de servicio exactos.
Seleccione la ruta de proceso correcta
El concepto de capa no determina la máquina
| Ruta del material de LYSHIRE | Método de procesamiento primario | Orientación al comprador |
|---|---|---|
| Hoja de grabado a base de ABS | Enrutamiento CNC y grabado rotativo | Utilice la configuración de procesamiento mecánico LYSHIRE para grabar, fresar, perforar y fabricar productos relacionados. |
| Hoja de grabado a base de PMMA/acrílico | Grabado y corte por láser CO2 | Utilice la configuración láser LYSHIRE independiente y pruebe el grabado, corte, extracción y calidad de los bordes. |
| Plástico en capas especiales o no identificados | Sólo después de una verificación exacta | Confirmar la composición del proveedor y la tecnología aprobada. Una apariencia similar no prueba la compatibilidad con la máquina. |
Otros fabricantes pueden aprobar productos individuales para uso láser y rotativo. La compatibilidad debe vincularse a la especificación exacta del producto, no generalizarse únicamente a partir de “dos capas”, “ABS” o “acrílico”. Los compradores pueden comparar rutas de LYSHIRE en elsistema de procesamientoygama de láminas de grabado láser.
Control de profundidad
Retire la cara limpiamente y luego deténgase
- Utilice la obra de arte prevista:incluya el texto más pequeño, la línea más estrecha y el símbolo más detallado requerido por el trabajo.
- Asegure y nivele el material:la planitud y la sujeción del trabajo afectan la consistencia del entretela.
- Comience superficialmente:retire sólo la cantidad suficiente de material frontal para obtener un resultado de color central completo.
- Inspeccione la ranura:comprobar que la información quede retranqueada, que el núcleo sea continuo y que la cara no quede dentro de los caracteres.
- Ajuste gradualmente:refinar la profundidad, potencia, velocidad, enfoque, avance o selección de cortador de acuerdo con el proceso aprobado.
- Conservar la muestra:registre el código del producto, el lote y la configuración utilizada para pedidos repetidos.
No existe una profundidad de grabado universal para cada hoja de dos capas. Las gamas de productos industriales especifican diferentes construcciones de tapas y profundidades objetivo, por lo que el fabricante debe seguir los datos del producto seleccionado y analizar una muestra controlada.
Solución de problemas
Lo que suelen indicar los resultados comunes
| Contraste débil o interrumpido | Es posible que la cara no se haya eliminado por completo, que la hoja no esté nivelada o que los colores seleccionados no proporcionen suficiente separación visual. |
| Las letras se vuelven demasiado anchas | El grabado es demasiado profundo, el ángulo o la punta del cortador es demasiado grande o la entrada de calor está cerrando detalles finos. |
| La información parece impresa en lugar de grabada | Es posible que la ranura sea visualmente demasiado superficial, que se hayan utilizado imágenes planas para la aprobación o que la superficie se haya marcado mediante un proceso diferente. |
| Edge muestra un tercer color inesperado | El material suministrado podrá utilizar otra estructura, soporte o revestimiento. Confirme que el pedido sea realmente una cara sobre un núcleo continuo. |
| Los resultados varían en una hoja | Revise la planitud, el enfoque o la altura Z, la sujeción del trabajo, el espesor de la hoja y la consistencia de la capa frontal. |
| Cambios de apariencia exterior | Es posible que el producto, color o acabado seleccionado no esté aprobado para la exposición real a los rayos UV, el clima, el calor, la humedad o los productos químicos. |
Lista de verificación del comprador
Qué especificar antes de pedir hojas de grabado de dos capas
- Máquina:Láser de CO2, enrutador CNC o grabador rotativo.
- Ruta de materiales:Configuración mecánica basada en ABS o configuración láser basada en PMMA/acrílico.
- Estructura de colores:color de la cara, color del núcleo continuo y contraste requerido.
- Superficie:acabado mate, brillante, cepillado, espejo, texturizado u otro aprobado.
- Dimensiones:Tamaño de chapa o acabado, espesor total, agujeros, esquinas, ranuras y formas especiales.
- Obra de arte:información fija o variable, tamaño mínimo de texto, ancho de línea, requisitos de código QR o código de barras.
- Montaje:respaldo adhesivo, tornillos, remaches, ajuste de insignias u otro método.
- Ambiente:uso interior/exterior, UV, temperatura, humedad, productos químicos y limpieza.
- Aprobación:Muestra de color físico y prueba de procesamiento antes de la producción.
Para otras construcciones, incluidos materiales de tres capas, de doble cara y de grabado inverso, consulte laSistema de estructura LYSHIRE. Las piezas terminadas se pueden discutir a través delservicio de aplicaciones personalizadas.
Preguntas frecuentes
Preguntas frecuentes sobre láminas de grabado de dos capas
¿Qué es una hoja de grabado de dos capas?
Es una lámina de plástico en capas con una cara delgada de color sobre un núcleo continuo de un color diferente. El grabado elimina la cara en áreas seleccionadas y expone el núcleo como información empotrada y contrastante.
¿Son iguales las hojas de grabado de dos capas, de dos colores y de dos tonos?
A menudo describen el mismo concepto de contraste general, pero los términos no definen el polímero, la ruta de la máquina, el espesor, el acabado o el rendimiento en exteriores. Aún se deben confirmar las especificaciones exactas del producto.
¿Se puede utilizar la misma hoja de dos capas para grabado láser y rotativo?
Sólo si el producto exacto está aprobado para ambos procesos. LYSHIRE normalmente separa su configuración de PMMA/láser de CO2 acrílico de su configuración de ABS CNC/rotativo. No asuma la compatibilidad sólo por la apariencia.
¿A qué profundidad se debe grabar una lámina de grabado de dos capas?
Sólo lo suficientemente profundo como para eliminar la cara limpiamente y exponer el núcleo de contraste. La profundidad correcta depende del producto, diseño, herramienta o láser seleccionado y del detalle del objetivo, por lo que se requiere una prueba de muestra.
¿Las etiquetas grabadas de dos capas son siempre adecuadas para uso en exteriores?
No. El rendimiento en exteriores depende del polímero exacto, la construcción de la cara, el color, el acabado, el adhesivo, la instalación y las condiciones de exposición. Solicite un producto aprobado y probado para el entorno previsto.
¿Qué información se debe incluir en una consulta de hoja de dos capas?
Proporcione la máquina, la ruta del material, los colores de la cara/núcleo, el acabado, el espesor, el tamaño, la cantidad, el diseño, la fabricación, el método de montaje, el entorno de servicio, el país de destino y los requisitos de muestra.
Revisión de estructura y muestra
Confirme la cara, el núcleo y la ruta de procesamiento antes de la producción
Envíe a LYSHIRE su tipo de máquina, aplicación, colores de cara/núcleo, espesor, dimensiones, diseño y entorno de servicio. Nuestro equipo puede recomendar la configuración rotativa, CNC o láser de dos capas adecuada y organizar la verificación de muestras para proyectos B2B calificados.
Contacto LYSHIREReferencias técnicas:Glosario de materiales de Rowmark, Guía de materiales de grabado GravotechyGuía de plástico para grabado láser Trotec. La selección y configuración final del material deben seguir las especificaciones actuales del producto de LYSHIRE y la validación del comprador.
