Cómo planificar ilustraciones de dos profundidades para láminas de grabado de tres capas

Cómo planificar ilustraciones de dos profundidades para láminas de grabado de tres capas

El grabado de tres capas puede revelar dos colores contrastantes de una cara de procesamiento. La producción confiable depende de mapear cada elemento gráfico a la profundidad correcta, probar el material real y mantener el archivo, la muestra y la configuración aprobados bajo una sola revisión.

Primero confirme qué significa “tres capas” para la hoja seleccionada.

La terminología de la industria no es perfectamente uniforme. El glosario de Rowmark describe sustratos de dos y tres capas en términos de capas de cubierta contrastantes y relaciones centrales, mientras que su producto LaserMax Tri-Layer se describe específicamente como película, cubierta y núcleo. Otros plásticos para grabado de tres capas pueden utilizar otra construcción. Por lo tanto, la frase lámina de grabado de tres capas no es suficiente para definir el orden de color visible o la dirección de procesamiento.

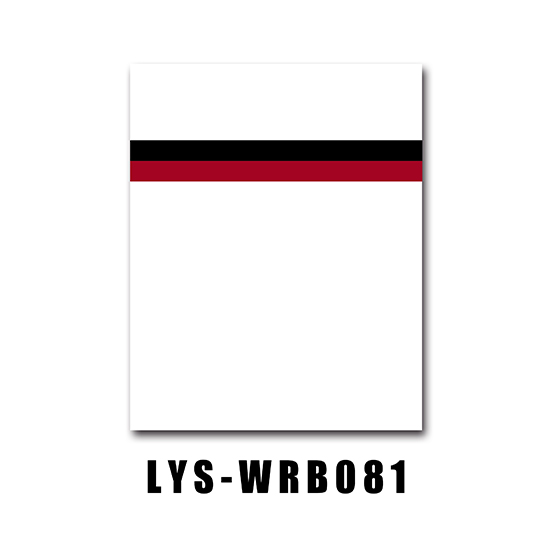

Escriba la construcción desde la cara de trabajo hacia abajo. Para el ejemplo blanco/rojo/negro de esta guía, el orden es cara blanca, capa intermedia roja y base negra continua. Una pasada superficial elimina la cara blanca y revela el rojo. Un paso más profundo continúa a través de la capa roja y revela el negro. Si el orden fuera negro/rojo/blanco, la misma obra de arte produciría un resultado completamente diferente.

Solicite una sección transversal física, una muestra de color o una muestra aprobada e identifique el lado del grabado. No infieras el pedido a partir de una pequeña miniatura, un código de producto o una lista de tres colores.

Comience con la jerarquía de mensajes, no con la profundidad de la máquina

Antes de asignar la configuración del proceso, decida qué significa cada color en el diseño terminado. El color medio puede llevar una palabra de advertencia, una banda de estado o un símbolo de llave, mientras que el color base lleva la identificación del equipo, instrucciones o texto de respaldo. Esto crea una jerarquía visual sin relleno de pintura ni piezas aplicadas por separado.

El significado del color es específico del proyecto. Una capa intermedia roja no significa que una señal cumpla automáticamente con una norma de seguridad. El diseñador o fabricante del equipo debe definir la redacción, los símbolos, el uso del color y la ubicación requeridos de acuerdo con la norma aplicable y la evaluación de riesgos.

Utilice la prueba en PDF para mostrar los colores finales esperados, no solo los colores de la capa de arte. Los operadores deberían poder comparar la vista previa de la pantalla, la hoja física y la muestra terminada sin interpretar un código no documentado.

Crear un mapa explícito de color a profundidad

Nombra las capas por función en lugar de solo por el color del software. "SHALLOW_RED" y "DEEP_BLACK" comunican más que "Capa 1" y "Capa 2". Agregue una leyenda que muestre el color de acabado requerido, el grupo de profundidad esperado y la referencia del material.

Crea obras de arte limpias a tamaño real

Prepare la obra de arte de grabado de tres capas a escala 1:1, indique si las dimensiones usan milímetros o pulgadas e incluya el ancho y alto terminados en la prueba. Convierta el texto de producción aprobado en esquemas manteniendo un patrón editable independiente. Elimine trazados duplicados, contornos abiertos y geometría oculta que podrían ejecutarse dos veces o ingresar al grupo de profundidad incorrecto.

Mantenga separadas las capas superficiales, profundas, cortadas, de agujeros y de notas. Si un gráfico contiene características rojas y negras, divida los objetos en lugar de utilizar un efecto de apariencia que pueda aplanarse o reinterpretarse durante la exportación. Compruebe que las máscaras de recorte, los trazados compuestos y las formas invertidas sigan siendo correctos en el software de producción.

Para conocer los principios detallados de preparación de ilustraciones, revise la guía de ilustraciones de grabado de precisión de LYSHIRE y proporcione una prueba en PDF legible por humanos junto con el archivo vectorial de producción.

Seleccione el material y la ruta de procesamiento juntos

Trotec confirma que los plásticos aptos para láser están disponibles en construcciones de una, dos y tres capas y describe láminas de acrílico modificado de dos a tres capas para el grabado y corte por láser. LaserMax Tri-Layer de Rowmark es una construcción de acrílico de impacto específica del producto con profundidades de grabado poco profundas y profundas publicadas. Estas cifras muestran el concepto, no un entorno universal para cada proveedor.

La configuración ABS estándar de LYSHIRE pertenece a la ruta CNC/rotativa. Los proyectos de láser de CO2 deben utilizar la configuración independiente basada en PMMA/acrílico que se ha seleccionado para el procesamiento láser. No pruebe una lámina de ABS estándar con parámetros láser copiados simplemente porque otro producto de tres capas es láser.

Indique el tipo de máquina en la consulta y revise laSistema de procesamiento LYSHIRE. Si la hoja se suministrará como piezas terminadas, proporcione el diseño y la geometría para que se pueda evaluar la ruta de fabricación adecuada.

Determine resultados superficiales y profundos con una tira reactiva

Un trabajo de dos profundidades necesita dos resultados visuales estables. Cree una tira reactiva que avance gradualmente desde una eliminación insuficiente del rostro hasta una revelación limpia de color medio y luego hacia el color base. La ventana poco profunda aceptable debe exponer el color medio de manera consistente sin mostrar la base a través de áreas delgadas.

A continuación, establezca el resultado profundo. Debe quitar las dos primeras capas y dejar al descubierto la base limpiamente sin cortar innecesariamente la hoja. Una profundidad excesiva puede agrandar las características, aumentar el calor o la carga del cortador y hacer que las regiones poco profundas adyacentes sean más difíciles de controlar.

Registre los ajustes superficiales y profundos aceptados con el material exacto, espesor, referencia de lote o muestra, equipo, lente o cortador y fecha. Las profundidades publicadas de otro producto pueden ser un contexto útil, pero no deben reemplazar las pruebas.

Diseño para la ventana de proceso más pequeña

La capa superficial puede ser delgada, mientras que la capa profunda debe recorrer más distancia antes de que aparezca el color base. Esta diferencia afecta al texto pequeño, los espacios estrechos y los colores muy adyacentes. Una característica que graba claramente en rojo puede ampliarse, suavizarse o fusionarse cuando se procesa en negro en la configuración más profunda.

Pruebe el texto rojo más pequeño y el texto negro más pequeño por separado. Pruebe también elementos rojos y negros colocados uno al lado del otro, esquinas interiores estrechas, bordes finos, texto invertido e islas pequeñas. Deje suficiente separación para que el paso profundo no perturbe una característica poco profunda vecina.

No existe una altura mínima de carácter ni un ancho de trazo para cada hoja de grabado de tres capas. La estructura del material, el espesor de la cara, el espesor de la capa intermedia, el punto del láser o la punta del cortador, la profundidad, el enfoque, la desviación y el diseño influyen en el resultado.

Planifique herramientas CNC y rotativas para ambas profundidades.

Para el grabado mecánico, la geometría de la punta del cortador determina cómo se ensancha un canal a medida que profundiza. Un cortador en forma de V, por ejemplo, produce naturalmente una abertura más amplia a mayor profundidad que en un paso poco profundo. Esto debe tenerse en cuenta cuando aparece el mismo tipo de letra tanto en el color medio como en el base.

Confirme el filo de la herramienta, el estado del husillo, la sujeción de la hoja, la referencia Z y la eliminación de viruta. Un pequeño cambio en la altura de la hoja puede cambiar una característica de rojo a negro, particularmente cuando la ventana aceptable de la capa intermedia es estrecha. Pruebe varias posiciones a lo largo de la sábana si la planitud o la condición del lecho pueden afectar la profundidad efectiva.

Grabe la información superficial y profunda mientras la pieza aún está bien soportada siempre que la geometría y la estrategia CAM lo permitan. Luego se pueden completar los agujeros y los contornos exteriores según la secuencia verificada, planificando la retención de las piezas pequeñas antes del corte final.

Planifique obras de arte láser como operaciones separadas

En la configuración adecuada de láser de PMMA/acrílico, las ilustraciones superficiales y profundas deben asignarse a operaciones o grupos de parámetros separados. No confíe en colores de pantalla sutiles sin una leyenda de capa. Confirme que los contornos de corte vectorial no puedan recibir accidentalmente una configuración de grabado y viceversa.

La profundidad se puede ajustar mediante combinaciones controladas de potencia, velocidad, resolución, pases y enfoque según el equipo y el material seleccionado. Evite presentar un conjunto de parámetros como universal. Inspeccione en busca de residuos, calor excesivo, daños en la superficie y exposición incompleta del color medio o base.

Si se utilizan varias pasadas, verifique la alineación y si la última pasada afecta las obras de arte adyacentes poco profundas. Una muestra representativa debe contener la misma combinación de características pequeñas, grandes, poco profundas y profundas que el trabajo real.

Controle datos variables y diseños repetidos

Las etiquetas de tres capas a menudo combinan gráficos de advertencia fijos con números de equipo, ubicaciones o datos de serie variables. Defina qué campos variables usan el color medio y cuáles usan el color base. Una hoja de cálculo estructurada debe contener una fila por pieza, una identificación única, texto exacto y el grupo de ilustraciones previsto.

Genere una prueba que muestre el resultado final en rojo y negro para registros representativos. Verifique el valor más largo, el texto más pequeño y cualquier carácter fuera del idioma principal. Concilie el recuento de filas, la cantidad solicitada y la lista de empaque antes de la producción.

No vuelva a escribir las correcciones manualmente en la máquina. Actualice la fuente controlada, emita una nueva revisión y regenere el archivo de producción y la prueba.

Integrar agujeros, perfiles y montaje.

El dibujo debe definir las dimensiones del acabado, el espesor, el radio de las esquinas, el diámetro del orificio y las posiciones centrales, las ranuras, los recortes, los requisitos de los bordes y el montaje. Mantenga la geometría de corte separada de las dos profundidades de grabado. Un agujero no debe confundirse con un gráfico circular negro, incluso si ambos aparecen oscuros en una vista previa.

Si se requiere un respaldo adhesivo, especifique el sustrato, la textura, la curvatura y el entorno de la instalación. Los agujeros mecánicos y el adhesivo pueden afectar los márgenes utilizables y el espaciado de las obras de arte superficiales y profundas. Verifique el espacio entre la cabeza del sujetador y evite colocar texto crítico demasiado cerca del borde cortado.

Aprobar la muestra más exigente

La muestra no debe contener sólo texto grande. Incluya la característica poco profunda más pequeña, la característica profunda más pequeña, el espaciado rojo/negro más cercano, el área rellena más grande, los orificios relevantes, el contorno exterior y el método de montaje previsto. Inspeccione la separación de colores, residuos, profundidad, dimensiones, bordes y condición de la superficie.

Registre el orden de color del material, la construcción, el espesor, la revisión del diseño, la configuración superficial/profunda y la fecha de muestra aprobada. Si cambia el orden de los colores o el modelo del material, repita la prueba en lugar de conservar la configuración anterior.

Para la inspección de producción, compare las piezas con la muestra aprobada bajo una iluminación constante. Verifique que las características poco profundas permanezcan en el color medio y que las características profundas lleguen consistentemente a la base sin avances involuntarios.

Fallos comunes y comprobaciones correctivas.

Lista de verificación de RFQ para proyectos de dos capas y tres capas

Envíe a LYSHIRE el orden de los colores desde la cara del grabado hacia abajo, ruta del material, espesor, formato de hoja completa o pieza terminada, material gráfico con capas poco profundas/profundas/cortadas, prueba de color en PDF, texto y espacio más pequeños, dimensiones, orificios, montaje, entorno, tabla de datos variables, cantidad, aprobación de muestras y requisitos de inspección.

Para pedidos de colores personalizados, formas no estándar o respaldo adhesivo, consulteAplicaciones personalizadas de LYSHIRE. El equipo técnico puede revisar si la estructura solicitada y la ruta del proceso son adecuadas para el muestreo.
