Cómo especificar hojas de grabado de tres capas para letreros multicolores
Estructura tricolor y control de profundidad
Cómo especificar hojas de grabado de tres capas para letreros multicolores
Una verdadera hoja de grabado de tres capas puede mostrar el color de la cara original más dos colores empotrados diferentes. El resultado depende de una estructura frontal, media y base ordenada, y de controlar con precisión dos profundidades de grabado. Por lo tanto, los compradores deben especificar más de “plástico de 3 capas” en una orden de compra.
Respuesta directa:defina los tres colores en orden, identifique qué obra de arte debe revelar la capa intermedia y cuál debe llegar a la base, seleccione un material específico del proceso para trabajo con láser de CO2 o CNC/rotativo y apruebe ambas profundidades en una muestra física antes de la producción en masa.
Qué significa tres capas
Una hoja delgada, tres niveles de color integrales
En el sistema de tres capas LYSHIRE, la hoja terminada contiene un color frontal, un color intermedio y un color base continuo. El grabado superficial elimina la cara y expone la capa intermedia. Una pasada controlada más profunda también elimina la capa intermedia y llega a la base. La cara permanece visible dondequiera que el diseño no esté grabado.
Esto no es lo mismo que unir tres tablas gruesas, imprimir dos colores en una hoja o rellenar con pintura las zonas grabadas. Por ejemplo, una hoja roja/negra/azul de 1,5 mm puede usar rojo como cara original, negro para texto poco profundo y azul para campos más profundos seleccionados, todo dentro de una hoja terminada de 1,5 mm.
Ordene los colores
Escribe la secuencia de colores desde la cara hasta la base.
Color de la cara
El fondo visible antes del grabado. Generalmente presenta la mayor área de color ininterrumpida e influye fuertemente en el deslumbramiento, el mantenimiento y la apariencia de los letreros.
Color medio
El primer color revelado alcanzado mediante un grabado superficial. Por lo general, incluye texto principal, encabezados, esquemas o leyendas de advertencia.
Color básico
El segundo color revelado se alcanza mediante una pasada más profunda. Puede identificar un segundo nivel de información, campo de estado, zona o símbolo seleccionado.
Escriba siempre el pedido de forma explícita, como por ejemplocara roja / medio negro / base azul. Una lista que dice sólo "rojo, negro y azul" es ambigua porque al invertir el orden se cambian tanto el fondo como los colores producidos en cada profundidad de grabado.
Lógica de colores
Asigne a cada color una función de información definida
| Estructura de ejemplo | Posible lógica de diseño | cheques del comprador |
|---|---|---|
| Rojo / negro / azul | Fondo rojo, advertencias o leyendas negras poco profundas, códigos secundarios o campos de color azul más intenso. | Confirme que los colores seleccionados coincidan con el sistema visual del proyecto y que no se utilicen como única señal de seguridad o estado. |
| Blanco / rojo / verde | Fondo blanco, alarma roja superficial o información de parada, información normal o lista de color verde más intenso. | Agregue texto, símbolos o posición para que el significado crítico no dependa únicamente del rojo versus el verde. |
| Blanco / negro / verde | Fondo blanco, instrucciones negras poco profundas, encabezados, paneles o símbolos de guía seleccionados de un verde más intenso. | Confirme las reglas de los letreros terminados, el contraste, el diseño de los símbolos y las condiciones de instalación por separado. |
| Orden personalizada de tres colores | Marca, orientación, zonas de máquinas, familias de productos o dos niveles de datos técnicos. | Aprueba los colores físicos y ambos revelan profundidades; Los colores de la pantalla no son un estándar de fabricación. |
El material proporciona capas de color; no hace que el letrero terminado sea compatible automáticamente. Los colores de seguridad, la accesibilidad, los símbolos, la redacción, el tamaño de los caracteres y el montaje deben seguir el mercado de destino y las especificaciones del proyecto.
Dos grupos de profundidad
Separe la obra de arte antes de que llegue a la máquina
Un archivo de producción debe identificar claramente qué objetos pertenecen a la pasada de color medio superficial y cuáles pertenecen a la pasada de color base más profunda. Utilice capas con nombre independientes o colores planos aprobados en el archivo vectorial y luego bloquee el mapeo en la hoja de trabajo. El texto, los símbolos, los paneles rellenos y las líneas de corte no deben depender de la memoria del operador.
Diseñe las áreas más profundas con suficiente ancho y espacio para el proceso seleccionado. Un cambio de profundidad puede alterar el ancho aparente de la línea, el radio de las esquinas y la definición de pequeños detalles. Por lo tanto, en la muestra de aprobación deben estar presentes el trazo más estrecho y el carácter más pequeño.
Sin número de profundidad universal
Las profundidades publicadas para el producto de otro fabricante no son automáticamente adecuadas para una lámina LYSHIRE. Las proporciones de las capas, el polímero, la construcción de la tapa, la potencia de la máquina, el enfoque, la geometría del cortador y la calibración afectan el resultado. Establezca dos configuraciones de producción aprobadas para el material pedido exacto.
Elija la ruta del proceso
Las versiones láser y CNC/rotativa deben especificarse por separado
“Tres capas” describe la estructura del color, no el polímero o la compatibilidad de la máquina. LYSHIRE normalmente suministra una configuración basada en acrílico/PMMA para pedidos de láser de CO2 y una configuración independiente basada en ABS para grabado CNC o rotativo. No asuma que una hoja física es universal para cada sistema de grabado.
| Ruta de pedido | Que confirmar | Enfoque de aprobación |
|---|---|---|
| láser de CO2 | Configuración del láser basado en acrílico/PMMA, tipo de máquina, rango de potencia, control de enfoque, manejo de aire y requisitos de corte vectorial. | Eliminación de caras limpias, separación estable superficial/profunda, residuos, efecto de calor, corte y borde cortado. |
| CNC o rotativo | Configuración mecánica basada en ABS, tipo de cortador, ángulo de punta, diámetro de herramienta, velocidad del husillo, método de avance y sujeción. | Rebabas, virutas, ancho de línea, planitud, desgaste de herramientas, repetibilidad de profundidad y borde fresado. |
Para cualquiera de las rutas, confirme al mismo tiempo la perforación, el corte con forma, el respaldo adhesivo, el radio de la esquina y el método de instalación final. Estas operaciones pueden afectar las especificaciones prácticas de la hoja incluso cuando los colores de la cara/medio/base no cambian.
Aprobación de muestra
Una prueba de siete pasos y dos profundidades
- Registre la hoja exacta:proveedor, código de producto, orden frontal/intermedio/base, polímero, acabado, espesor total y lote.
- Prepare una matriz de profundidad:incluya varios candidatos superficiales y varios candidatos más profundos sin cambiar múltiples variables de la máquina a la vez.
- Incluye obras de arte reales:Pruebe el texto más pequeño, el trazo más estrecho, los paneles sólidos, las esquinas, los símbolos y el contorno de corte planificado.
- Seleccione la configuración poco profunda:Retire el rostro por completo conservando un color de capa media limpio e ininterrumpido.
- Seleccione la configuración más profunda:pase por el medio de manera consistente y revele la base sin ensancharse excesivamente, derretirse o sufrir daños mecánicos.
- Inspeccionar la transición:verifique que las áreas poco profundas no expongan la base y las áreas profundas no retengan islas de capa media no deseadas.
- Conservar el cupón aprobado:marque la máquina, la configuración, la herramienta o lente, el lote, la revisión del diseño y la fecha de aprobación para el control de producción.
Equilibrio de espesor y capa
El espesor total y la profundidad de revelación son especificaciones diferentes
El espesor total de la lámina controla la rigidez, el montaje, el ajuste, el corte y el embalaje. No le dice al operador dónde comienzan los colores medio y base. Una hoja de tres capas de 1,5 mm sigue siendo una hoja terminada de 1,5 mm; las tres capas de color están contenidas dentro de ese total.
Para un proyecto repetido, conserve tanto el requisito de tolerancia de la hoja terminada como los resultados aprobados de poca/profundidad. Si cambia la construcción del color, el polímero, el acabado o el espesor, vuelva a validar la configuración. No transfiera un programa de profundidad de una muestra de construcción diferente simplemente porque el espesor total es el mismo.
Solución de problemas
Qué suelen significar los defectos comunes del grabado en tres capas
| El color base aparece en texto poco profundo | La pasada superficial es demasiado profunda, el enfoque o la altura Z varían, la hoja no se mantiene plana o se utilizó la configuración de trabajo incorrecta. |
| El color medio permanece dentro de los campos profundos. | El pase más profundo es insuficiente o inconsistente; verifique la planitud, el enfoque, el desgaste de las herramientas, el mapeo de capas y la estrategia de superposición. |
| El texto fino se vuelve demasiado pesado | El exceso de profundidad, el calor del láser, la geometría ancha de la herramienta, el descentramiento o múltiples pasadas superpuestas pueden agrandar el área grabada. |
| El borde del color se ve irregular | Revise el enfoque, el equilibrio de velocidad/potencia, la nitidez del cortador, el avance, la condición del husillo, la calidad del arte y el método de limpieza. |
| Panel o letras distorsionadas | Los campos grandes y profundos pueden necesitar una estrategia de llenado, una secuencia, un método de sujeción o un material específico del proceso diferente. |
| El lote no coincide con la aprobación | Verifique el código del producto, el polímero, el orden de los colores, el acabado, el espesor, la muestra retenida, la identidad del lote y la calibración de la máquina antes de continuar. |
Límite de durabilidad
Tres capas no significan automáticamente grado exterior
El recuento de capas por sí solo no prueba la estabilidad a los rayos UV, la resistencia a la intemperie, la resistencia química, el comportamiento frente al fuego o una vida útil específica. Estos dependen del polímero exacto, los pigmentos, la superficie, la construcción, el adhesivo, la instalación y el entorno. Si el proyecto es al aire libre o expuesto al calor, limpiadores, aceites, humedad o abrasión, solicite los datos relevantes del producto o los requisitos de prueba para la configuración solicitada.
Del mismo modo, un resultado de grabado inicial limpio no demuestra un rendimiento de unión a largo plazo entre capas. Inspeccione los bordes fabricados, los orificios y los puntos de montaje de alta tensión, y realice pruebas apropiadas para el proyecto donde la falla sería costosa.
Lista de verificación de solicitudes de presupuesto
Información para enviar con una consulta de hoja de tres capas
- Secuencia de colores:cara/centro/base en orden exacto, con referencias de color físicas o controladas.
- Lógica de profundidad:Los elementos artísticos asignados a los colores reveladores superficiales y profundos.
- Tratamiento:Láser de CO2, enrutador CNC o grabador rotativo, incluidos detalles de la máquina y las herramientas.
- Hoja:espesor total, dimensiones, acabado, cantidad y planitud o tolerancia requerida.
- Fabricación:corte vectorial, fresado, perforación, biseles, agujeros, esquinas, adhesivos o piezas acabadas.
- Solicitud:ubicación interior/exterior, visualización, limpieza, temperatura, productos químicos, abrasión y vida esperada.
- Cumplimiento:requisitos aplicables de seguridad, accesibilidad, incendios, eléctricos, del cliente o del mercado de destino.
- Aprobación:muestra de color física, cupón de grabado de dos profundidades y documentación requerida antes de la producción a granel.
Revisa elGama de láminas de grabado de tres capas LYSHIREpara ejemplos de estructura, o envíe una secuencia de colores personalizada y una ruta de procesamiento a través delformulario de consulta de proyecto.
Preguntas frecuentes
Preguntas frecuentes sobre láminas de grabado de tres capas

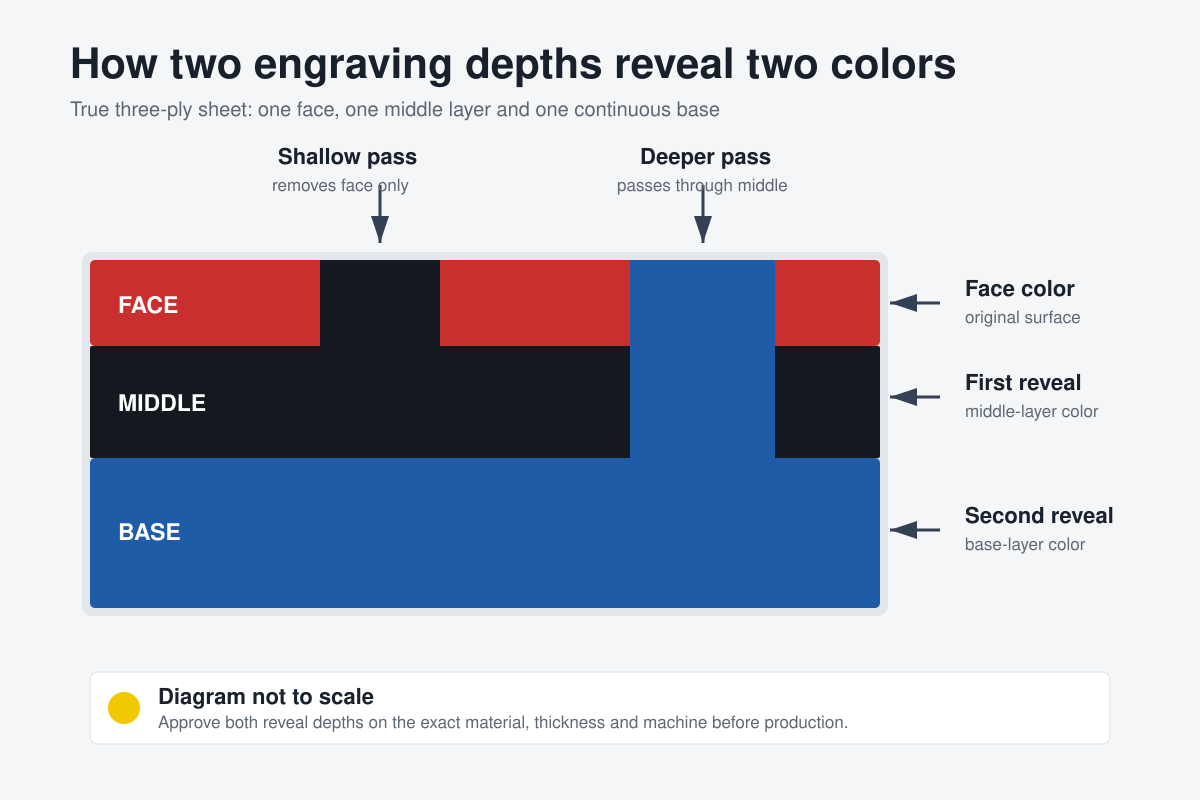

¿Cómo crea una hoja de tres capas dos colores grabados?
Una pasada superficial elimina la cara y expone la capa intermedia. Una pasada controlada más profunda también elimina la capa intermedia y llega a la base. El área no grabada conserva el color original de la cara.
¿Se fabrica una lámina de tres capas a partir de tres tablas gruesas?
No. Una verdadera hoja de grabado de tres capas contiene tres niveles de color dentro de una hoja delgada terminada. Por ejemplo, los tres colores pueden estar contenidos en un espesor total de 1,5 mm.
¿Se puede utilizar la misma hoja para grabado con láser CO2 y CNC?
No lo asumas. LYSHIRE normalmente configura una versión basada en acrílico/PMMA para pedidos de láser de CO2 y una versión independiente basada en ABS para trabajos CNC o rotativos. Confirma el proceso antes de realizar el pedido.
¿Qué profundidades de grabado se deben utilizar?
No existe un par de configuraciones universales. Establezca ajustes superficiales y profundos en el producto, espesor, lote y máquina exactos porque las proporciones de las capas, el enfoque, la potencia, la velocidad, la geometría de la herramienta y la calibración afectan el resultado.
¿Una lámina de tres capas elimina el relleno de pintura?
Puede crear diseños de tres colores mediante capas integrales y eliminación controlada de material, por lo que muchos diseños no necesitan relleno de pintura ni impresión secundaria. Confirme si la obra de arte terminada requiere alguna decoración adicional.
¿Todas las láminas de tres capas son adecuadas para señales de seguridad en exteriores?
No. El recuento de capas no establece la calidad para exteriores ni el cumplimiento normativo. Confirme el rendimiento exacto del material y aplique todas las reglas del mercado de destino al letrero terminado.
Revisión de estructura y muestra
Aprobar el orden de los colores y ambas profundidades de grabado
Envíe a LYSHIRE la secuencia de cara/centro/base requerida, el diseño, la máquina, el espesor total, la aplicación y los detalles de fabricación. Nuestro equipo puede revisar la ruta del proceso y preparar una muestra física de dos profundidades para proyectos B2B calificados.
Contacto LYSHIREReferencias técnicas: elSistema de láminas de grabado de tres capas LYSHIREyejemplo de producto de profundidad múltipleDefina la lógica de color frontal/medio/base de la empresa y las configuraciones específicas del proceso. La terminología de la industria y los ejemplos detallados de productos específicos se compararon con la información oficial.Glosario de materiales de Rowmark, Rowmark LaserMax TricapayGuía de grabado y plástico Trotec. Los ajustes específicos del producto no se deben transferir sin realizar pruebas.
