Cómo seleccionar hojas de grabado de ABS para trabajos rotativos y CNC
Selección de material de grabado mecánico
Cómo seleccionar hojas de grabado de ABS para trabajos rotativos y CNC
Las hojas de grabado de ABS son una ruta de material práctica para etiquetas de equipos grabadas mecánicamente, leyendas de paneles de control, placas de identificación e identificación de interiores. La elección correcta depende de algo más que el color de la cara: los compradores deben confirmar la ruta de procesamiento, la estructura de dos capas, la profundidad de grabado requerida, el espesor total, la planitud, la fabricación y el entorno de instalación.
Respuesta directa:Seleccione una lámina de plástico de grabado ABS especialmente diseñada cuando el trabajo utilizará enrutamiento CNC o grabado rotativo y requiere una cara delgada de color sobre un núcleo continuo de contraste. Confirme el producto exacto en la máquina del comprador antes de la producción. La configuración ABS estándar de LYSHIRE se dirige a CNC o trabajo rotativo; Los proyectos de láser de CO2 deben utilizar la hoja de grabado láser acrílico/PMMA independiente de LYSHIRE en lugar de tratar el ABS estándar como material láser predeterminado.
Comience con el proceso
Tres preguntas definen la hoja ABS correcta
¿Qué máquina?
Indique si la hoja será grabada rotatoriamente, fresada por CNC, perforada, aserrada o cortada. La geometría de la herramienta, la sujeción de piezas y la extracción de polvo deben planificarse para el proceso real.
¿Qué debe revelarse?
Especifique el color de la cara, el color del núcleo y el contraste requerido. La herramienta debe quitar la cara limpiamente y exponer el núcleo sin realizar cortes innecesariamente profundos.
¿Dónde se utilizará?
La identificación de equipos interiores, señales exteriores, exposición a sustancias químicas, montaje adhesivo y aplicaciones reguladas requieren una validación diferente. El ABS por sí solo no define el rendimiento final.
Tabla de especificaciones del comprador
Qué comprobar antes de aprobar una hoja de grabado de ABS
| Punto de selección | Por qué es importante | Lo que el comprador debe confirmar |
|---|---|---|
| Ruta de procesamiento | La hoja de grabado ABS LYSHIRE estándar está diseñada para procesamiento mecánico. | Grabado CNC o rotativo, además de cualquier paso de fresado, taladrado, aserrado o cizallado. |
| Colores de cara y núcleo | El núcleo revelado crea la leyenda, símbolo o código de contraste terminado. | Combinación exacta de cara/núcleo, superficie mate o brillante y una muestra de color física aprobada. |
| Construcción de cara y profundidad de grabado. | El texto fino necesita una capa frontal controlada y una eliminación superficial y repetible. | Tamaño de carácter requerido, ancho de línea, tipo de cortador y resultado de grabado de muestra. |
| Espesor total de la hoja | El espesor afecta la rigidez, la apariencia del borde, la calidad del orificio y la configuración de la máquina. | Espesor nominal, tolerancia y si se requieren láminas completas, espacios en blanco o piezas terminadas. |
| Planitud y consistencia | Una lámina que se eleva o varía en espesor puede producir una profundidad desigual y una revelación de color incompleta. | Método de sujeción de piezas, área utilizable, consistencia del lote y requisitos de inspección. |
| Fabricación | Muchas piezas de identificación necesitan algo más que un grabado. | Dimensiones de acabado, agujeros, ranuras, radio de esquina, chaflán, forma especial y acabado de borde. |
| Método de montaje | Los adhesivos, tornillos, remaches y accesorios imponen diferentes requisitos de diseño. | Posición del orificio, respaldo adhesivo, sustrato objetivo, textura de la superficie y geometría de instalación. |
| Entorno de servicio | No se debe asumir que todos los colores y acabados de ABS tienen un rendimiento idéntico en exteriores, rayos UV, calor o productos químicos. | Ubicación interior/exterior, exposición, agentes de limpieza, temperatura y vida útil requerida. |
Estructura de dos capas
Por qué es importante el control facial para texto pequeño y líneas finas
Una hoja de grabado de ABS de dos capas utiliza un color de cara delgada sobre un núcleo continuo de contraste. El grabado mecánico elimina la cara en áreas seleccionadas, dejando información rebajada en el color central. La calidad del acabado depende de la relación entre la construcción de la cara, la geometría del cortador, el diseño y el control de profundidad.
Si la herramienta es demasiado superficial, es posible que quede algo de color en la cara y el contraste será incompleto. Si es innecesariamente profundo, los caracteres finos pueden ensancharse, los contadores pequeños pueden cerrarse y el tiempo de producción puede aumentar. Por lo tanto, se debe grabar una muestra con el cortador, el tamaño de carácter y el diseño previstos antes de emitir un pedido por volumen.
Para una comparación más amplia de construcciones de dos y tres capas, de doble cara y de grabado inverso, revise laSistema de estructura de lámina de grabado LYSHIRE.
No seleccione solo por color
Dos láminas pueden verse similares cuando se utilizan diferentes polímeros, construcciones de tapas o rutas de procesamiento aprobadas. La compatibilidad debe surgir de las especificaciones exactas del proveedor y de una prueba de máquina controlada, no de la apariencia, una etiqueta genérica de “plástico” o una prueba de quemado improvisada.
Configuración CNC y rotativa
Una secuencia práctica de prueba de muestra
- Asegure la hoja:Utilice un tablero plano, una mesa de vacío o un accesorio adecuado para que la superficie de grabado permanezca nivelada.
- Seleccione el cortador:haga coincidir un cortador en V afilado, un cortador paralelo o una herramienta de enrutamiento con el ancho de línea, el detalle de la esquina y el perfil de corte requeridos.
- Establezca una primera pasada poco profunda:retire sólo la cantidad suficiente de material frontal para obtener una revelación de color central limpia y continua.
- Inspeccione los detalles y la calidad de los bordes:Revise el texto pequeño, los agujeros, las esquinas interiores, las rebabas, las astillas y la superficie posterior.
- Ajuste gradualmente:refine la profundidad, la velocidad del husillo y la velocidad de avance según la máquina, la cortadora, la hoja y el diseño.
- Registre la configuración aprobada:Mantenga el código de producto, lote, herramienta, profundidad y parámetros de la máquina con la muestra aprobada para repetir la producción.
No existe un parámetro universal que se ajuste a todas las fresadoras CNC o grabadores rotativos. El diámetro de la herramienta, el filo, las características del husillo, la sujeción de la pieza y el acabado deseado afectan el resultado. Se deben seguir las instrucciones de seguridad del fabricante de la máquina y una aspiración eficaz de virutas o polvo.
Ajuste de la aplicación

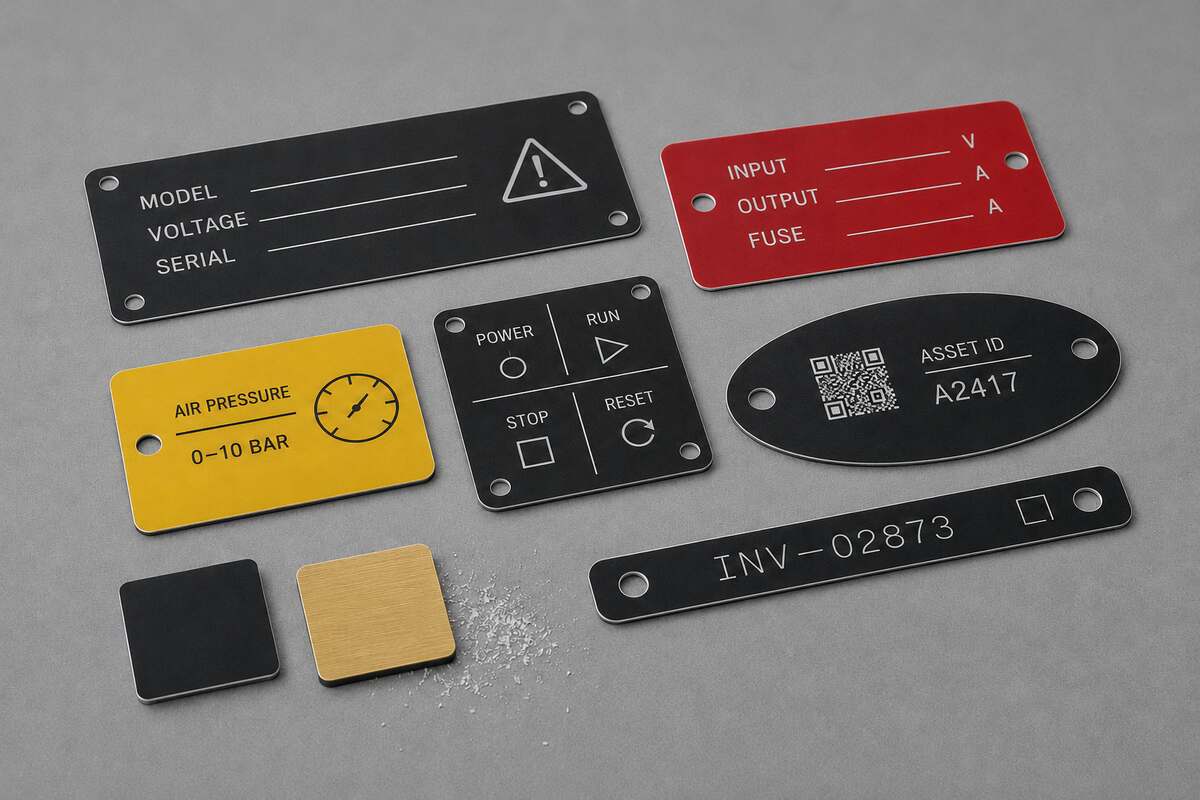

Donde se usa comúnmente el plástico de grabado ABS
| Solicitud | Información típica | Especificaciones importantes |
|---|---|---|
| Leyenda del panel de control | Función del interruptor, referencia del circuito, ON/OFF o instrucciones de funcionamiento | Claridad del texto pequeño, dimensiones, posiciones de los orificios y método de montaje |
| Placa de identificación del equipo | Modelo, voltaje, número de serie o información de servicio | Contraste, datos variables, talla final y dibujo de fabricación. |
| Etiqueta de válvula, cable o tubería | Número de identificación, dirección o referencia del sistema | Diseño de orificio/ranura, abrasión, entorno y método de fijación |
| Señal de instalación interior | Sala, instrucción, dirección o identificación de área restringida | Distancia de visión, sistema de color, superficie de instalación y reglas de proyecto aplicables |
| Insignia, premio o placa de exhibición | Nombre, cargo, departamento o texto de reconocimiento | Acabado superficial, calidad de los bordes, aprobación de accesorios y apariencia. |
El plástico para grabar es un material de identificación, no automáticamente un componente de aislamiento eléctrico, una certificación de seguridad o un sistema de señalización reglamentaria. Cualquier solicitud regulada debe evaluarse en función de los requisitos completos del proyecto del comprador.
Límite del proceso
Las láminas láser estándar de ABS y CO2 de LYSHIRE son rutas separadas
La hoja de grabado estándar basada en ABS de LYSHIRE está especificada para procesamiento CNC y rotativo. Para el grabado o corte con láser de CO2, LYSHIRE normalmente recomienda su configuración láser separada de base PMMA/acrílico. Mantener distintas las dos rutas de productos brinda a los compradores una base más clara para probar las máquinas y repetir pedidos.
Los proveedores de la industria pueden ofrecer productos individuales que contengan ABS que hayan sido probados para más de un método de procesamiento. Esto no hace que todas las láminas de ABS sean compatibles con el láser. Los compradores deben seguir los datos del producto exacto en lugar de extender la aprobación de un proveedor a una hoja no identificada.
Para proyectos láser, consulteHojas de grabado láser LYSHIRE. Para capacidades CNC/rotativas y opciones de piezas terminadas, revise laSistema de proceso LYSHIRE.
El uso en exteriores requiere confirmación por separado
Muchos laminados de grabado ABS en el mercado están destinados principalmente para uso en interiores. Si un proyecto involucra luz solar, clima, calor, humedad o productos químicos, proporcione las condiciones de exposición y apruebe una estructura probada. No infiera el rendimiento en exteriores a partir del color o el espesor.
Solución de problemas
Lo que suelen indicar los resultados comunes del grabado mecánico
| Revelación del color central incompleta o desigual | Compruebe la planitud de la hoja, la sujeción del trabajo, el nivel de la superficie, la variación de la cara y si la profundidad del grabado es demasiado superficial. |
| El texto fino se vuelve demasiado ancho | El ángulo del cortador o el ancho de la punta pueden ser demasiado grandes o la herramienta puede estar cortando más profundamente de lo necesario. |
| Borde áspero, desconchado o borroso | Inspeccione el filo de la herramienta, el avance, la velocidad del husillo, la eliminación de viruta, el soporte de la hoja y si la cortadora se adapta a la operación. |
| Borde derretido o acumulación de plástico. | La entrada de calor o la evacuación de virutas pueden resultar inadecuadas. Revisar la herramienta, velocidad, avance y extracción de polvo. |
| Elevaciones de hojas durante el enrutamiento | Mejore la cobertura o fijación del vacío, reduzca las áreas sin soporte y confirme que la lámina esté plana antes de mecanizar. |
| Los pedidos repetidos muestran una apariencia diferente | Confirme el código del producto, los colores de la cara/núcleo, el acabado, el espesor, el lote y la muestra aprobada retenida antes del procesamiento. |
Lista de verificación de solicitudes de presupuesto
Información para enviar a LYSHIRE para una cotización de lámina de grabado de ABS
- Máquina y proceso:Enrutador CNC, grabador rotativo y cualquier paso de corte, perforación o acabado.
- Colores de cara/núcleo:combinación de colores requerida, acabado superficial y referencia aprobada, si está disponible.
- Dimensiones:tamaño de hoja completa o pieza terminada, espesor nominal y cantidad.
- Obra de arte:Archivo CAD, AI o PDF, tamaño mínimo de caracteres, ancho de línea y datos fijos o variables.
- Fabricación:agujeros, ranuras, radios de esquina, chaflanes, formas especiales y requisitos de bordes.
- Montaje:respaldo adhesivo, tornillos, remaches, accesorios de insignia u otro sistema.
- Ambiente:ubicación interior/exterior, rayos UV, temperatura, humedad, productos químicos y método de limpieza.
- Aprobación:Muestra física, prueba de máquina, estándar de color y cualquier requisito de inspección del cliente.
- Detalles comerciales:país de destino, requisitos de embalaje y calendario de entrega.
Preguntas frecuentes
Preguntas frecuentes sobre la hoja de grabado de ABS
¿Para qué máquinas están diseñadas las láminas de grabado ABS estándar de LYSHIRE?
Están diseñados principalmente para fresado CNC y grabado rotativo, junto con fabricación mecánica compatible como taladrado, aserrado o cizallado. La herramienta y la configuración exactas deben aprobarse con una muestra.
¿Se puede utilizar la lámina de grabado ABS LYSHIRE estándar con un láser de CO2?
No debe tratarse como el material láser de CO2 predeterminado de LYSHIRE. Para trabajos con CO2, seleccione la hoja de grabado láser a base de PMMA/acrílico separada. Confirme siempre la aprobación de procesamiento para el producto exacto en lugar de generalizar a partir del nombre del polímero.
¿A qué profundidad se debe grabar una lámina de grabado de ABS?
Grabe sólo lo suficientemente profundo como para eliminar la cara limpiamente y revelar el núcleo de contraste continuo. La profundidad correcta depende de la construcción del producto, la cortadora, el tamaño de los caracteres y la máquina, por lo que se requiere una muestra controlada.
¿Se puede perforar y cortar el plástico ABS para grabar?
Sí. Las láminas de grabado de ABS adecuadas se pueden fresar, perforar, serrar, cortar y fabricar en agujeros, ranuras, esquinas redondeadas o formas especiales. La calidad del acabado depende de la herramienta, el soporte y los requisitos del dibujo.
¿Todas las láminas de grabado de ABS son adecuadas para uso en exteriores?
No. El rendimiento en exteriores, rayos UV, clima, calor y productos químicos varía según el producto y el acabado. Los compradores deben proporcionar las condiciones de servicio reales y aprobar una estructura probada en lugar de asumir que el ABS por sí solo garantiza la durabilidad en exteriores.
¿Qué se debe incluir en una consulta sobre lámina de grabado de ABS?
Proporcione la máquina, el proceso, los colores de la cara/núcleo, el acabado, el espesor, el tamaño de la hoja o del acabado, la cantidad, el diseño, la fabricación, el método de montaje, el entorno de servicio, el país de destino y los requisitos de muestra.
Revisión de materiales y muestras
Confirme la estructura ABS en su CNC o máquina rotativa
Envíe a LYSHIRE su tipo de máquina, diseño, estructura de color, dimensiones, espesor, fabricación, método de montaje y entorno de servicio. Nuestro equipo puede recomendar la ruta adecuada de láminas de grabado de ABS y preparar muestras, láminas completas, espacios en blanco cortados o piezas de identificación terminadas para proyectos B2B calificados.
Contacto LYSHIREReferencias técnicas: guía oficial de productos para laminados de grabado rotativos/ABS deGravotech Gravoply 1yGravotech Ecocorte, además de las especificaciones del distribuidor paraMates de marca de fila. La selección final debe seguir las especificaciones actuales del producto de LYSHIRE y la validación de la máquina y la aplicación del comprador.
